大赛作品详情

作品名称：多功能助起马桶椅
学校名称：北方民族大学
参赛队伍：A60901
参赛学生：张盛林王静伊
指导老师：刘广君康亚明

详细说明

针对现有马桶椅的不足，以简约安全、低碳环保为设计理念，基于TRIZ创新理论和CAD/CAE/CAM技术，利用TRIZ创新理论之系统完备法则、功能分析、生命曲线、技术矛盾、物理矛盾、物-场分析等方法，设计了多功能助起马桶椅。

采用CAD软件Solidworks进行了三维产品建模，并进行了拆装动画演示和运动仿真，验证了各零部件不存在运动干涉问题；使用CAM软件UG进行了零件的刀具路径仿真，得到了合理的数控加工代码；利用CAE软件ANSYS软件完成了有限元分析，结果表明主要受力部件的刚度和强度均满足设计要求；运用3D打印技术对零部件进行了打印。

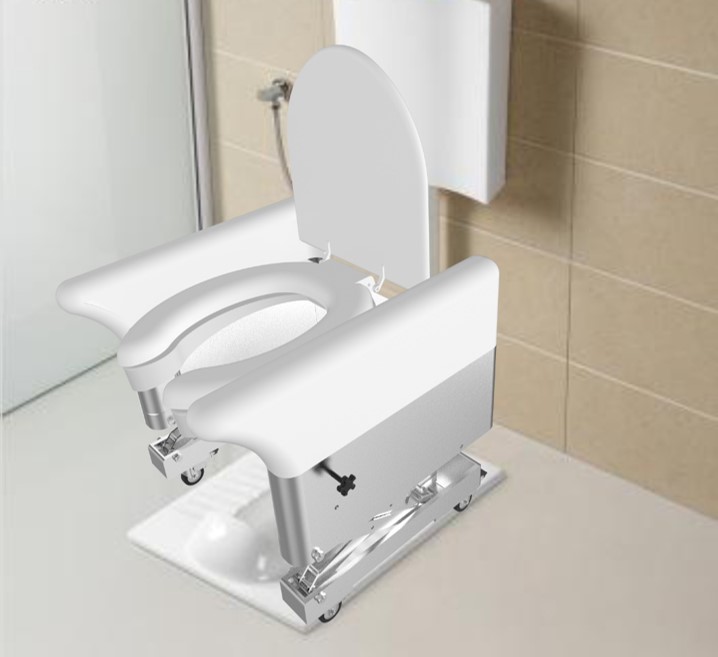

该多功能马桶椅主要由支架、智能控制系统、剪刀架升降系统、坐垫转角升降系统等组成。整体采用螺栓连接，拆装方便，安全性高、可用性强、外形简约美观。智能控制系统控制底部万向轮可辅助行动不便的老人进入厕所。剪刀架升降系统高度可调，可适合不同型号和不同身高的老人如厕。坐垫转角升降系统可帮助老人厕后起身，即安全又省力。该多功能马桶椅结构新颖，操作方便，既满足各型号马桶的使用要求，又能在蹲便器环境下使用，实现了一椅多能。
