大赛作品详情

作品名称：三轴可调式分形虎钳
学校名称：西安明德理工学院
参赛队伍：九又四分之三
参赛学生：王洋葛一博张郭洁
指导老师：李郁姜潜基

详细说明

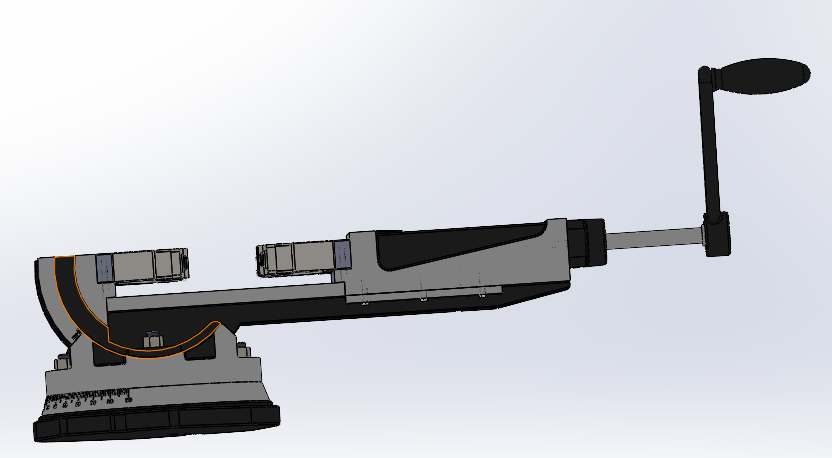

该款三轴可调式分形虎钳集传统台钳与分形虎钳的优点于一体，并增加一个可旋转式底座，该底座可在水平方向上以竖直轴心为旋转轴调整任意角度，操作者可根据实际情况对角度进行相应的调整；竖直方向上以水平旋转轴为轴心，可以在0°～90°范围内根据实际情况进行调节。

该款三轴可调式分形虎钳由摇把带动丝杠进行传动，丝杠与台钳外壳连接，台钳外壳的前端与移动钳口固定，由丝杠带动台钳外壳在滑轨上做水平方向上的运动，以控制钳口与固定钳口之间的距离，从而做到对零件的夹持效果。

在实用性方面，该款三轴可调式分形虎钳其钳口的开合范围为0～170mm，能适用于绝大多数中小型零件的加工工艺。由于该款虎钳钳口的特殊设计，其钳口前端的爪牙会根据夹持部分截面的不同而调整出合适的夹持角度，这几乎可以适用于任何不规则零件的加工。
