开发背景： 地面铺设地砖在生活中是较为常见的，人工铺设地砖费 时费力效率低，而用机械代替人工在大面积的地面进行地砖 的铺设是一种高效率的方法。本机器还可以满足不同规格砖 块的铺设，不同的摆放样式，还兼具搬砖机的作用。相比传 统机器可大大降低能源的消耗和设备及人工成本。

使用说明：通过液压缸工作使夹板打开，进而可以使砖块进入夹 板。砖垛在装置的下方进入夹板内部，通过液压缸夹紧，达 到储存砖块的作用。通过夹板上的滚子工作带动砖块整体向 下移动，使底层的砖块落到滚动底盘上。通过调整圆盘调整 砖块角度，电机工作拉起钢丝绳使滚动底盘收起从而使砖落 到指定位置。然后通过错位液压缸工作，使地砖达到错位并 收紧的效果。错位缸外翻，滚动底盘下放，继续下一层砖块 的铺设。

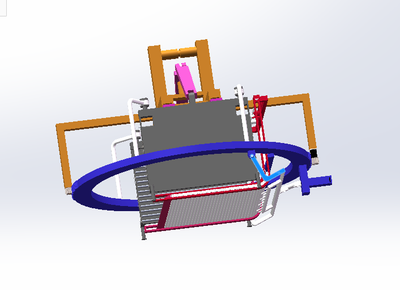

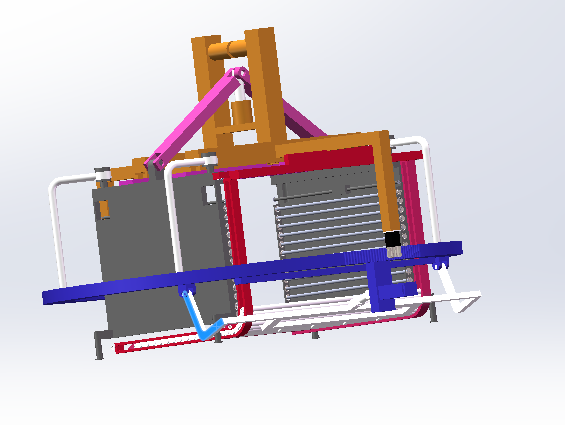

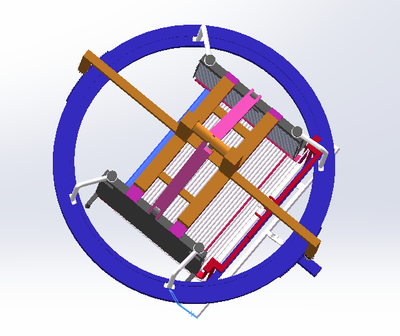

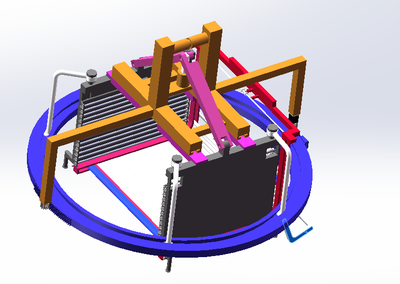

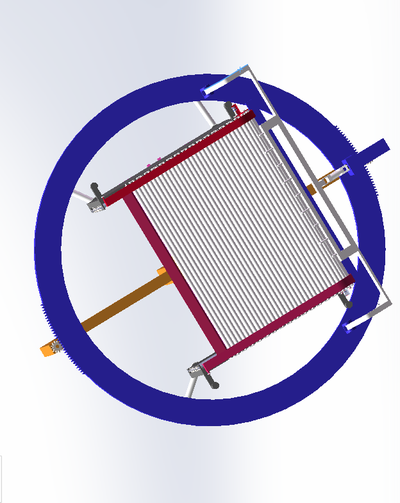

设计原理：搬砖铺路现在大都由人力进行，存在费时费 力的问题，现通过搬砖铺路一体机的设计有利于人力的节 省。在设计前分析搬砖铺路的工作流程，即搬取存储砖块， 运输砖块，放置砖块，调整砖块至特定的摆放位置，具此设 计搬砖铺路一体机。通过控制液压缸与夹紧臂控制夹板，使 夹板在滑轨中滑动，达到夹紧的动作实现搬取存储功能。由 叉车提供机器整体的方位移动实现运输功能。通过传送装置 中的电机齿轮带动链条运动，进而带动滚子运动，传送装置 的滚子表面设有花纹并覆盖耐磨橡胶，通过滚子的运动实现 砖块下放到放置装置，再通过调整圆盘完成调整摆放角度， 拉动滚动底盘的钢丝绳，完成滚动底盘放送收拉使砖块下放 到地面上，通过错位液压缸进行错位压紧，最终实现砖块的 铺设任务。

大部分铺砖机都是以叉车为载体，从砖垛放置点一次夹 取一层地砖，再到达铺设地点铺设，然后再回到放置点搬取 下一层，来回重复。浪费大量发动机所需的能源。搬砖铺路 一体机通过对搬砖和铺砖功能的整合，可以在存储大量地砖 的前提下，进行路面铺设，大大的减少了来回从砖垛放置处 和铺设地点的来回搬运，可以同时搬起并存储一部分砖垛， 进行连续的铺设。减少了来回路程上时间、能源的浪费，达 到节能减排提效的效果。体现了该机器的先进性和实用性。
