大赛作品详情

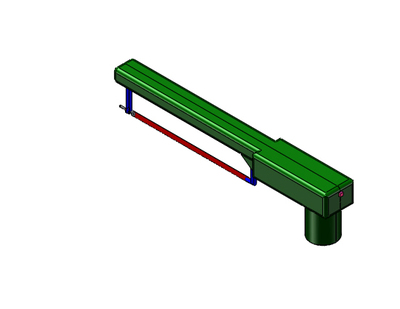

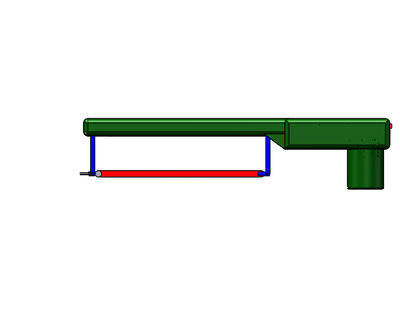

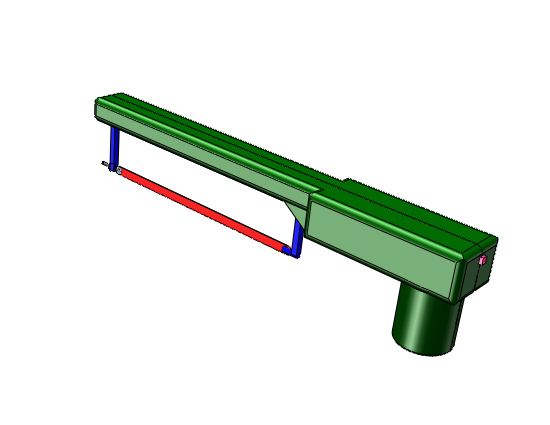

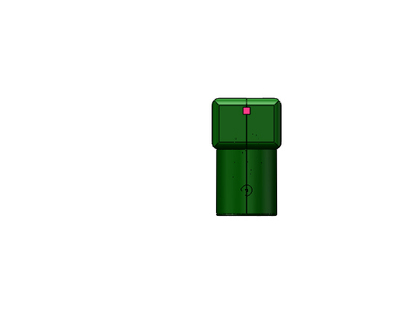

作品名称：往复式电锯
学校名称：烟台科技学院
参赛队伍：与或非
参赛学生：李文朱德杰
指导老师：魏原芳商凯建

详细说明

往复式电锯是以往复运动的锯条进行锯切的电动工具。可用于锯割金属板材、管材、型材或在钢管上切割斜口，也可切割电缆或其它非金属材料。

锯条的往复锯割运动由电动机通过一级减速齿轮带动截柱凸轮旋转，在凸轮和摆杆的作用下，形成滑杆的往复运动而获得。当偏心齿轮旋转一周时，锯条则随滑杆摆动一次。锯条选用优质65Mn高碳钢制造，切割不同金属材料或电缆适合选用不同齿距、角度的锯条。
一、锯条往复运动的实现：采用最常见的连杆机构传动，它是将齿轮的转动转化为滑杆在直线上的往复运动从而带动锯条的往复运动。连杆的一端与滑杆连接，连杆的另一端与大齿轮连接，电机带动大齿轮旋转，通过连杆，带动滑杆做前后的往复运动。为了平衡滑杆、保证必要精度，滑杆穿过五个导向块，它能够保证滑杆以及锯条的保持直线往复运动，避免因受力不均导致锯条断裂。

二、锯条夹紧机构：由于本设计的往复式电锯属于低速电锯，同时也为了降低生产成本，提高设备的可靠性，我们采用了传统的手锯条固定方式，通过机械张紧装置来固定锯条。它是通过压板和固定螺钉将锯条夹住，固定在往复杆头部上。

三、零件材质：往复式电锯外壳和基本主体我们采用了ABS材质塑料，这种材质一定程度上能够减轻产品的重量，方便使用者手持。在滑杆和基本主体之间我们采用了20Mn2材质的导向块，滑杆的材质也为20Mn2材质，这种材质能够承受强烈磨损，能够极大的提高往复式电锯的使用寿命。因本设计的往复式电锯受力较小并节约成本，连杆我们采用了40Cr钢。轴承采用了GCr15钢、大小齿轮全部采用了45钢。
