作品名称：一种基于提高工件与刀具表面粗糙度的高精度三坐标磨床
学校名称：青岛城市学院
参赛队伍：三创大D
队伍编号：220816
参赛学生：贺润泽孙福通蒋力宏孙宏洲
指导老师：谢丽华姚姝娴
投票日期：2025年10月10日 00:00->2025年12月15日 00:00
请在微信端进行投票。点此扫描二维码。

详细说明

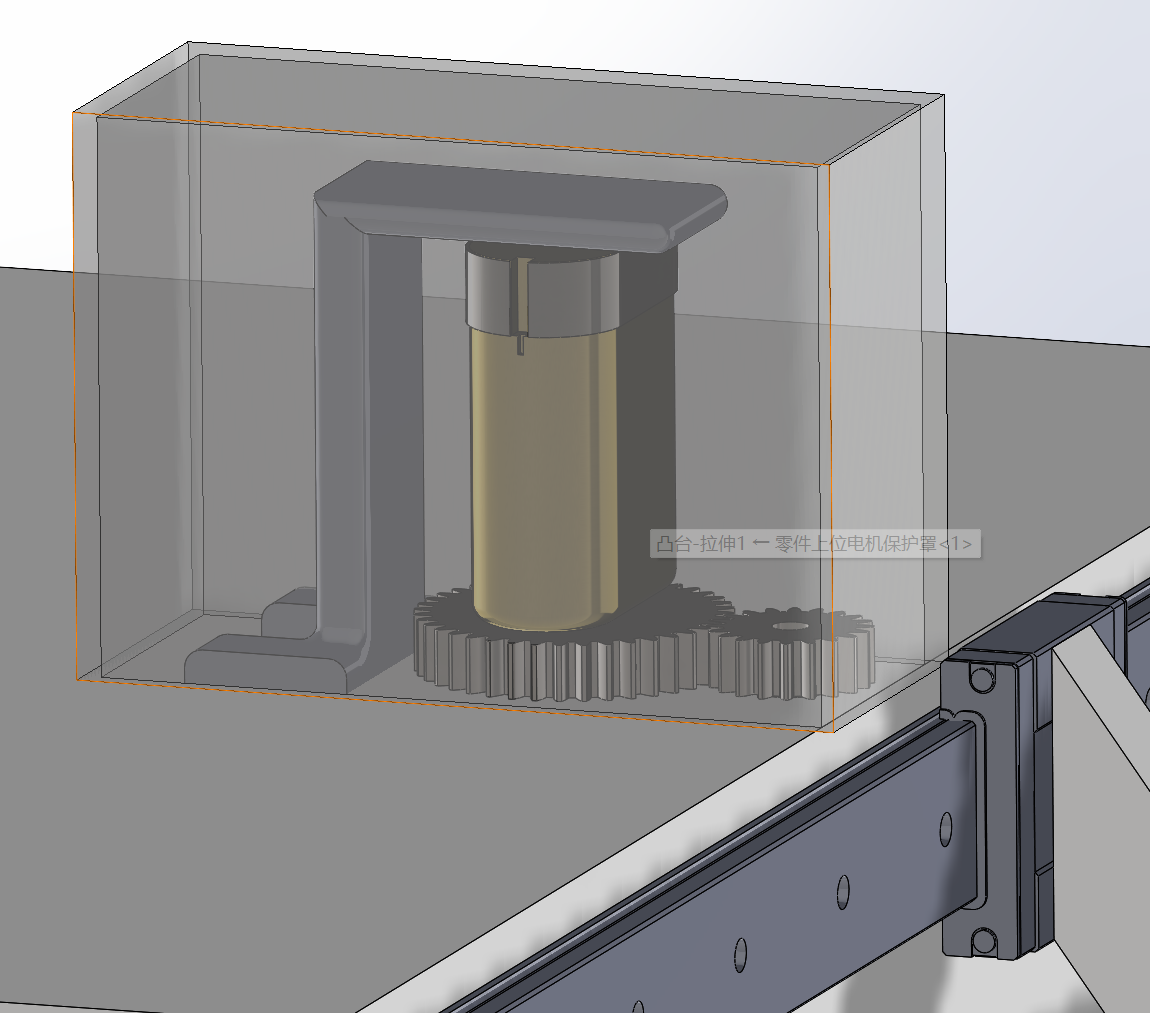

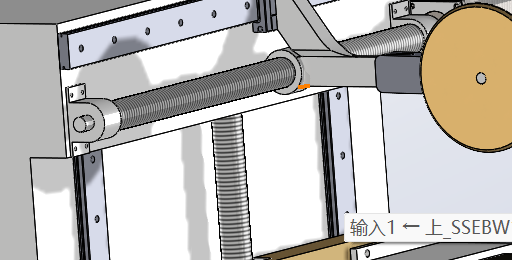

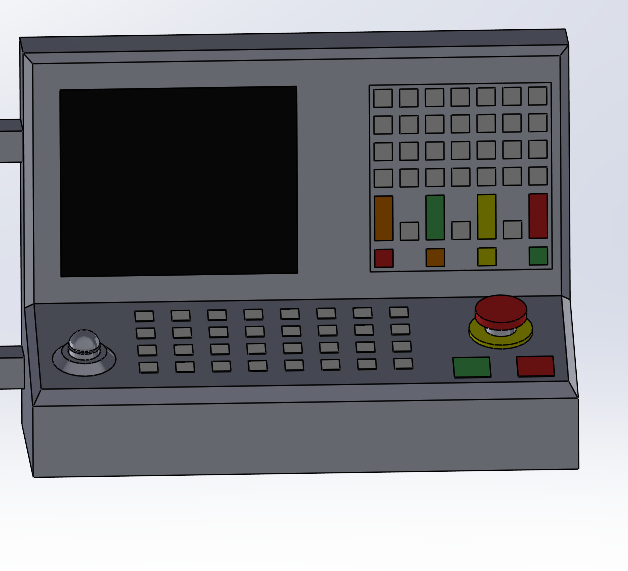

一、三坐标数字化控制高精度磨床的工作原理三坐标磨床通过**数字控制系统（数控系统）** 实现对砂轮在**X、Y、Z三个坐标轴上的精确运动控制，结合砂轮的高速旋转，对工件进行高精度磨削加工。数控系统：是核心“大脑”，接收并执行编程指令，将加工要求转化为各轴的运动参数（如位移、速度、加速度）。坐标运动： X轴：控制砂轮沿工件的水平轴向（前后）移动； Y轴：控制砂轮沿垂直于X轴的水平方向（左右）移动； Z轴：控制砂轮沿竖直方向（上下）移动。三个轴的联动可实现复杂曲面、高精度尺寸的磨削。磨削执行：高速旋转的砂轮与工件接触，通过微量去除材料达到加工精度（如尺寸公差、表面粗糙度要求）。自动化集成**：图中集成的机械臂用于自动上下料，实现工件的自动化装夹与卸料，提升生产效率与加工一致性。二、夹爪的作用与设计图中机械臂的**夹爪**是工件装夹的关键部件，其功能与设计要点如下：功能：实现对工件的快速、稳定夹持，确保加工过程中工件位置不变，保证磨削精度。设计特点：多爪结构（如三爪、四爪），通过机械或气动/电动驱动实现开合，适应不同形状、尺寸的工件；爪部通常有防滑、防损伤设计（如软质衬垫或精密卡盘结构），避免夹持时损伤工件表面。三、机器顶部电机驱动齿轮的传动原理机器顶部的**电机-齿轮传动系统**是实现坐标轴运动的动力传输核心：动力源：电机提供旋转动力，通过调节电机转速、扭矩满足不同加工工况的动力需求。齿轮传动：电机输出轴与齿轮组啮合，将电机的旋转运动转化为**直线运动**（驱动X、Y、Z轴的丝杠或导轨运动），同时利用齿轮的啮合精度保证运动的平稳性与位置精度。作用：通过齿轮的减速/增速特性，匹配磨床对运动速度、扭矩的要求，实现坐标轴的精确位移控制，最终保障磨削加工的精度。综上，该磨床通过数控系统协调三坐标运动、砂轮磨削、机械臂夹爪装夹及齿轮传动的动力传输，实现了高精度、自动化的磨削加工。
