大赛作品详情

作品名称：芯模振动水泥制管机
学校名称：盐城工学院服装
参赛队伍：向前飞翔
队伍编号：207099
参赛学生：黄勇前刘海飞田翔
指导老师：李春燕
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

一、开发背景：

水泥管在市政排水、农田灌溉、高速公路排水、地下综合管廊、隧道建设等众多领域广泛应用，其耐腐蚀性、抗压性、抗渗性等物理性能使其具有多功能性和实用性。然而，高效环保地生产水泥管一直是建材行业关注焦点，如何降低成本、提高效率成为行业关键问题。在此背景下，芯模振动水泥制管机应运而生，旨在解决传统制管工艺存在的不足，满足市场对高品质水泥管的需求。

二、结构说明：

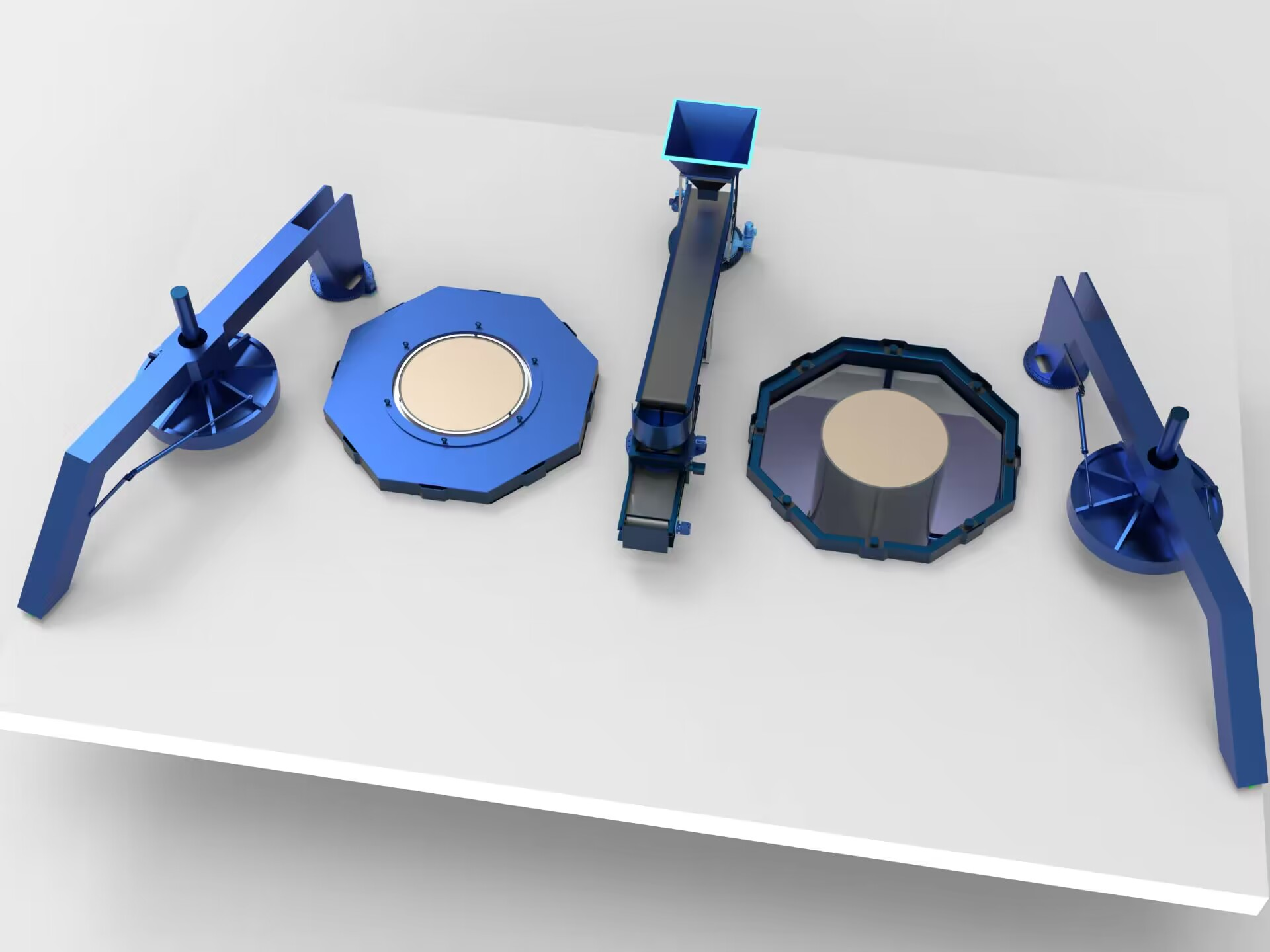

芯模振动水泥制管机主要由工作平台、旋转搓压机、回转布料机、芯模振动器、模具设备（含内模、外模、底托盘、插口盘）、液压系统、电器控制系统等组成。工作平台采用焊接高强度钢结构，用于支撑芯模工作系统；旋转搓压机带有液压缸施压及搓动的旋转活动门架，可对插口端进行精准定位和碾压搓动；回转布料机通过电机驱动皮带实现混凝土量的可控、连续、均匀布料；芯模振动器安装在芯模内，能产生强大振动力且激振力可调整；模具设备各部件协同工作形成管道模型；液压系统运用先进液压阀控制技术优化运动过程；电器控制系统采用大屏显示器，可直观显示设备状态，且电器元件安全可靠、操作流程简单。

三、功能与使用说明:

1.功能：能高效生产水泥管，可生产多种规格圆形管子，还可生产异型管件和预制窨井等，能生产带塑料内衬以及承口带内置止水橡胶圈的产品。通过高频振动使混凝土密实成型，利用液压装置紧密压实，确保管道完美成型。

2.使用说明：先将芯模就位，包括吊入基坑、调整位置、安装振动器等；接着外模就位，放置钢筋骨架后套入外模；开启操作系统前检查设备状况、油液和周边环境；安装搓压盘后进行布料，布料过程中适时启动振动器；端口搓压成形后脱模，将制成品吊至养护位。生产过程中可根据需要调整振动器激振力，设备操作需严格按照流程进行，确保安全和生产质量。
