大赛作品详情

作品名称：火焰余热回收利用节能灶
学校名称：衢州学院
参赛队伍：妮硕德队
队伍编号：199975
参赛学生：郭何超王博沈继伟
指导老师：张玉良
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

在日常生活中，灶台与我们息息相关，它成为了烹饪各种美食不可或缺的的重要工具，有些灶台虽然使用了防风聚火罩，对火苗有了一定的集中，但仍然不能实现火苗热能的充分利用，同时，人们洗菜、洗水果时，通常都需要温水，尤其在冬季，更需要温水或热水辅助洗涤锅碗瓢盆，这些温水或热水通常由家中燃气热水器提供。

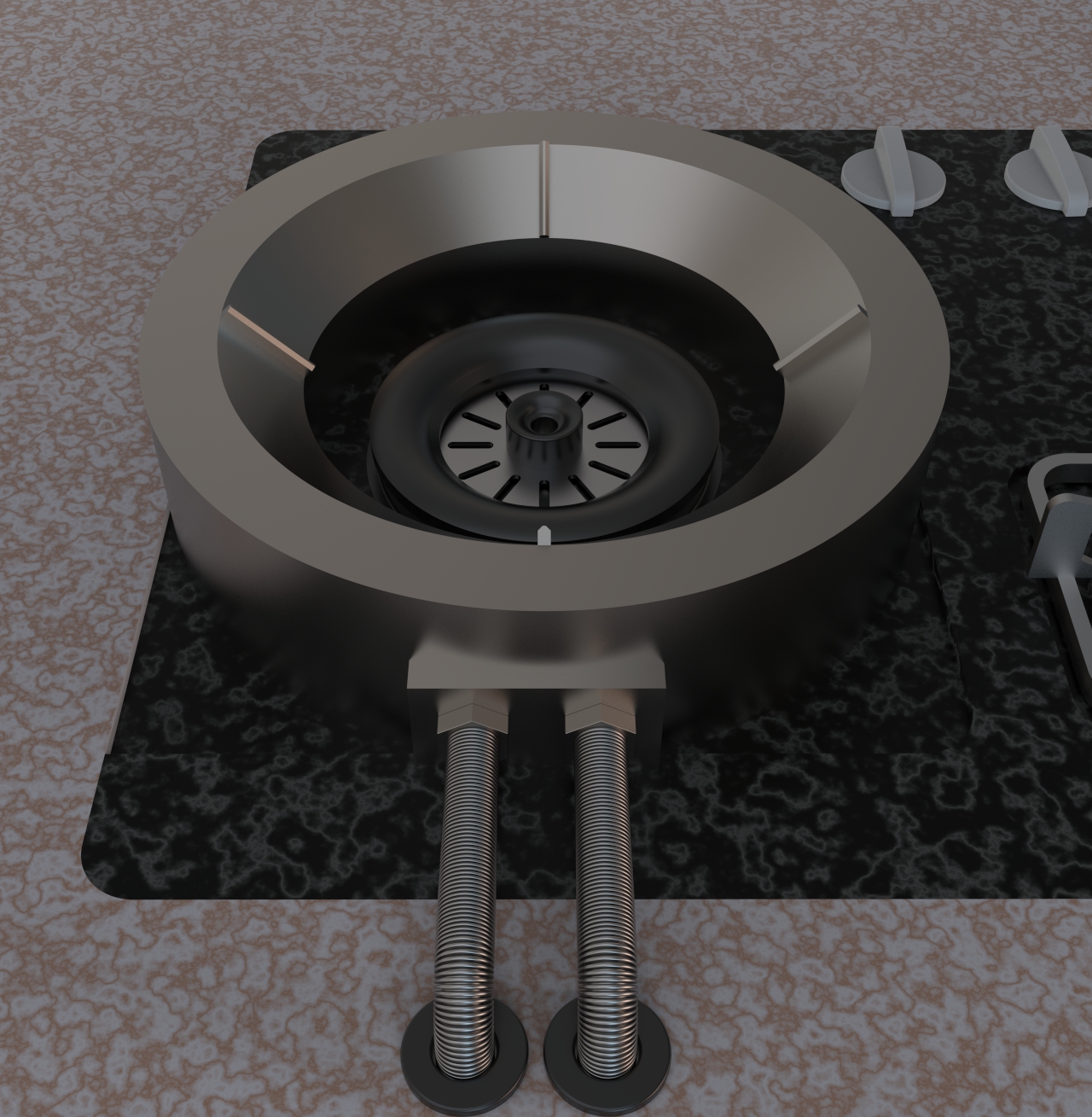

基于以上问题，我们对现有的防风聚火罩进行改造，贯流截面设计为内部中空形式，将现有炒架更换为外部为封闭的金属壳，用于支撑灶具，内部为空心结构，用来储存水，改造升级的新型聚火罩分别有进出口，该新型防风聚火罩一方面可以实现火苗的有效集中，另一方面可将火苗的热能充分加以利用，达到节能减排的目。
自来水管首先接入截止阀，打开截止阀时，部分自来水再压力的作用下，通过截止阀，单向阀，三通阀后进入水龙头，由水龙头实现控制是否出流，此处单向阀的目的是防止加热后的热水倒流，另一部分自来水同样在自来水自身压力的作用下通过截止阀冷水阀进入改造的新型防风聚火罩内，当用火烹饪时，火苗周围边界直接与聚火罩金属壳相接触，通过热传导的方式将聚火罩内部中空储存的冷灰加热，变成温水或热水，实现了火苗多余热能的充分回收利用，当洗菜或冬季需要用热水洗涤碗筷时，聚火罩内被加热的热水在重力和来流压力的双重作用下，通过出水管、截止热水阀、单向阀后与自来水冷水相混合，最终输出至水龙头处。
