大赛作品详情

作品名称：自动纸盒打包器
学校名称：兰州职业技术学院
参赛队伍：智联先锋
队伍编号：207842
参赛学生：高越马雯慧艾泽
指导老师：赵勇成王颖
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

一、概要
（1）在观测传统自动纸壳打包机时，会经常出现卡纸、密封不严、液体泄漏等问题，以及在传送大件物品时传动装置不稳定的情况。我们通过对现有自动纸壳打包机的研究，设计了新型可实用传送带系统，它可以根据被称重物件的外围大小进行扫描确定轮廓大小进行计算传输物件信号。该方案利用物体观检技术，以确保在处理大型货物时传输过程稳定可靠，并且能够有效地包装液态物品。传送带遵循直线轨迹，确保在传送物品时稳定运输并完成捆闸带系带涂胶工作。操作间在运行过程中，传送速度为0.7m/s，能够稳定传送物品，并且在检测重物时可以通过inventor进行重力分析。车间试验中，自动打包机的性能指标如下：输送量为带宽600（B600型号），带速在0.75至2.00之间，输送距离为5m，传送速度为0.7m/s，均符合车间效率要求。

自动捆扎；数字测量监控稳定高效的包装。

（2）本文描述了研究自动打包机的实用缺点观察，为了贯彻习近平总书记在2019年8月19日甘肃省张掖市山丹县培黎学院所说中国青年要为中国的工业事业贡献力量。因此在寒假期间，在物流车间的打工观察中，发现普通的传送打包机效率较低，需要大量人工参与，例如物流拣货员、跟单员和装卸搬运工等，工作十分繁重。此外，机器在打包送纸过程中经常出现卡壳等问题，同时在打包重物时经常粘胶导致物品损坏。因此，有鉴于上述状况，我提出了两项创新点来应对这两大问题：一是取代了跟单员的职能，二是取代了物拣员的角色。我在传送架上新增了一项创新技术，即弹簧称重器，结合了称重仪，有效地减轻了物流拣货员的劳动负担，使得物体在传送带上更轻松地进行传送，从而更高效地完成工作。另一项创新是扫描计数技术，当物品通过扫描仪时进行计数封口长度，并替代了跟单员的角色。这项技术的特点是可以使物流拣选过程更加轻松迅速，在这一步骤中提高了物流效率，缩短了运输时间，同时更好地完成计数任务，有效防止卡壳和物品损坏等问题。
二、创意点

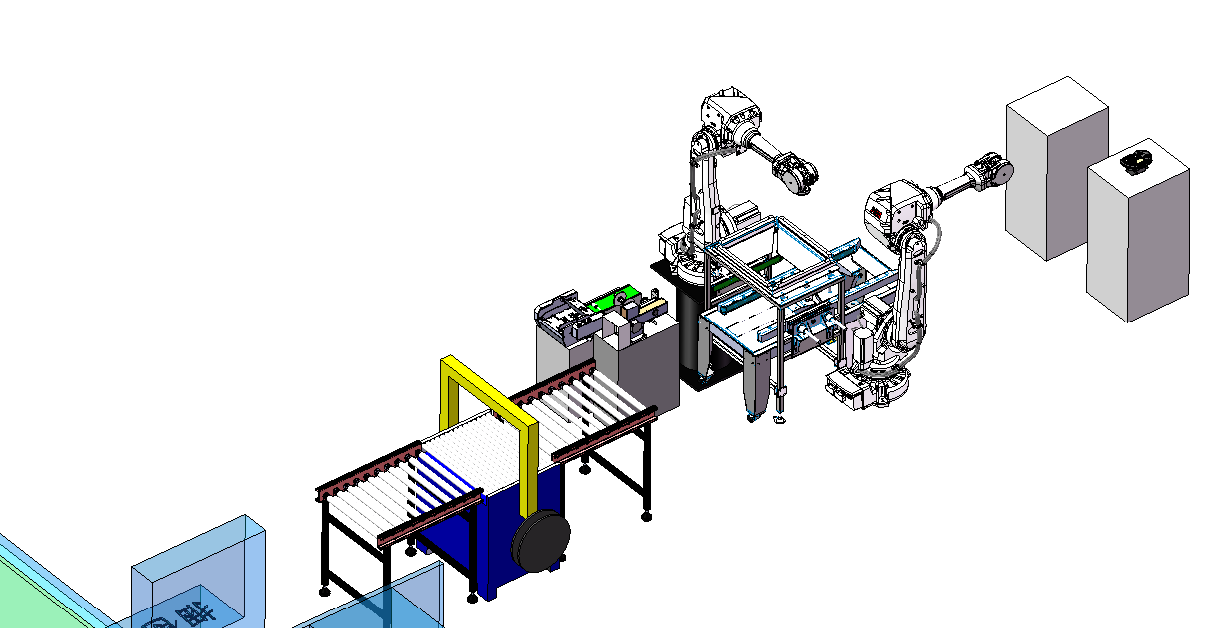

（1）它由传动部分，执行部分，动力部分控制部分，支架部分以及辅助部分组成。

（2）传动部分：它采用的约束方式为活动铰链约束，当两机构件与地面和机架的连接是可传动的，传动方式为铰链传动它可以远距离传动，并且可以在环境杂乱的环境中传动。

（3）执行部分：它是本文中的定速箱，弹簧称重仪，扫描仪几部分合成，当物件通过时可由红外感应触发。

（4）动力部分;由本文中的三相异步电动机提供机器动力。

（5）控制部分：它由本文中的电脑控制端进行机器控制，控制描述为：ABC，A为红外触发，B为物件，C为表示结果，当B过A时，C就计一个数，当A为1，B也为1时，C就表通过。当A为0B为1时，C就表示暂停，当AB都为0时机器还在运行C就表示急停关机。

（6）支架部分;支架部分为铝合金支架

（7）辅助部分：我们为此设计了一款手轮设置，当机器出现故障时，我们可以通过手轮摇杆让机器转人工运行，判断机器故障。
