智能化物流堆垛机

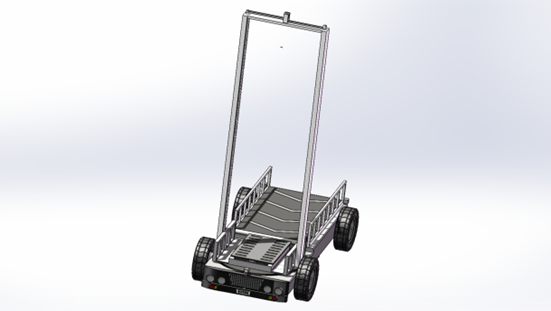

图1

一、 项目背景和展望

1、项目背景

随着工业4.0时代的到来，制造业和物流行业正经历着深刻的变革。自动化和智能化成为提升生产效率和竞争力的关键手段。智能物流堆垛机作为自动化仓库的重要组成部分，其应用和发展受到了广泛关注。近年来，PLC（可编程逻辑控制器）技术、无线通信技术、传感器技术和人工智能算法等取得了显著进展，为智能物流堆垛机的设计和实现提供了坚实的技术基础。这些技术使得堆垛机能更精准地定位和搬运物品，同时实现了与其他系统的无缝对接。随着消费者需求的多样化和个性化，物流行业面临着更大的挑战。为了快速响应市场变化，企业需要更加灵活和高效的物流系统。智能物流堆垛机的应用可以显著提高仓库的存取效率、降低成本并提高空间利用率，从而满足企业的市场需求。

2、项目展望

（1）随着物联网、大数据、人工智能等技术的不断发展，智能物流堆垛机将实现更高的智能化和自动化水平。例如，通过AI算法优化堆垛机的运行路径和作业策略，提高作业效率和准确性。同时，SLAM（即时定位与地图构建）技术的应用将进一步提升堆垛机的导航和定位能力，使其在复杂环境中也能高效稳定地工作;

（2）随着电子商务的快速发展和消费者需求的日益多样化，物流行业面临着更大的挑战。智能物流堆垛机作为提升物流效率和降低成本的重要手段，其市场需求将持续增长。特别是在快递、电商、制造业等领域，对智能物流堆垛机的需求将更加迫切;

（3）近年来，中国政府出台了一系列政策鼓励物流行业的自动化和智能化发展。这些政策为智能物流堆垛机项目的实施提供了有力支持，有助于推动项目的快速发展和普及;

(4)智能物流堆垛机的发展将带动整个物流装备产业链的升级和发展。上游设备制造商和软件开发商将不断推出更先进、更智能的堆垛机产品；中游系统集成商将提供更完善的解决方案和服务；下游应用行业则将享受到更高效、更便捷的物流服务,这种产业链的协同发展将进一步推动智能物流堆垛机项目的深入实施。

综上所述，智能物流堆垛机项目的展望非常乐观。随着技术的不断进步和市场需求的持续增长，智能物流堆垛机将在物流行业中发挥越来越重要的作用。未来，智能物流堆垛机将朝着更高智能化、更高效率、更低成本的方向发展，为物流行业的转型升级提供有力支撑。

二、   核心技术

2.1工作原理

该设备由齿轮，蜗杆，皮带，步进电机，传感器，中控系统，视觉传感器，传送带，推杆，底板滑块组成。升降机由蜗杆，皮带，滑块，步进电机的协作来完成，路线规划由传感器进行识别计算后完成，货物装卸由推杆和滑块完成。整个机器采用一键式启动，自动与系统配对校准。

2.2工作过程简介

该设备由齿轮蜗杆皮带步进电机电控传感器传送带推杆底板滑块组成。工人一键式启动机械按钮机器进行自我故障，识别叫做机械问题识别环境情况，并接入后台算法网络通过视觉传感器与后台进行环境沟通，计算出最佳路线到达装货点，每个货物重量会被系统记录下来，并根据算法进行调整装载货物后，根据货物标签类型进行分类，按照模拟路线运动，到达指定位置，由传送带将货物移至旋转升降机上升降机，根据刚记录的重量私家最合适的力量，将货物通过升降机平稳举起，并通过推杆移入货架上并识别货物所在货架信息备份更新更新数据库在需要取货时机器通过大数据查询到货物所在位置并计算出最佳路线到达指定位置识别货物与货架信息取走货物并更新数据库将货物运输至取货
点。

2.3升降机设计

（1）升降旋转轴

图2

这款升降机设计精良，其升降杆总高度达到了6米，而实际可用于货物搬运的有效升降高度则为5.5米。这样的配置不仅能够满足大多数大型仓储仓库对于空间利用率的需求，还确保了在操作过程中的安全性和稳定性。该升降机搭载360度旋转轴，可以实现360度装卸货物。无论是存放重型机械设备、大件物品还是日常用品，该升降平台都能够轻松应对，极大地提高了工作效率和安全性。

此外，考虑到不同仓库内部结构可能存在的差异性，如层高不一或者有特殊障碍物等情况，这款升降机凭借其灵活可调的特点，可以根据实际情况调整至最合适的工作状态，从而更好地服务于各种复杂环境下的物料搬运任务。

图3

平台支撑面为1m*1.5m的平面,该机器升降机平台采用了滚动和推动双模式操作，这一设计理念在行业内引起了广泛的关注。平台上有滚轮均匀分布。基于滑动蜗杆螺旋传动的双驱动进给机构获得常规滚珠丝钢给进系统的运动精度较高，用该结构作为升降机的传动轴具有运行稳定，调整精度高，效率高的优点。

滚动模式的设计充分考虑了货物在搬运过程中对平稳性的需求。通过精密的滚轮系统，升降机平台能够平滑地移动货物，减少因摩擦和冲击造成的货物损伤。滚轮采用高品质材料制成，具有良好的耐磨性和承载能力，确保了即使在重载情况下，货物也能平稳过渡，有效降低了装卸过程中的安全风险。

推动模式则适用于需要更加精确控制的装卸场合。通过推动机构的精准调节，升降机平台能够以微小的步进移动货物，这对于易碎、贵重或需要精确定位放置的货物尤为重要。推动模式的加入，使得升降机平台在操作上更加灵活多变，能够满足不同类型货物的装卸需求。

双模式操作的升降机平台，通过智能控制系统实现了模式的快速切换。操作人员可以根据货物的特性和装卸要求，轻松选择最合适的操作模式。这种人性化的设计，不仅提高了作业效率，还大大降低了操作人员的劳动强度。

在安全保护方面，升降机平台配备了多重安全装置。例如，载重传感器能够实时监测货物重量，一旦超过额定载重，系统将自动停止升降，防止超载带来的安全隐患。此外，平台的边缘还设有防护栏和报警系统，确保货物在装卸过程中始终处于安全稳定的状态。

最大程度保护货物的安全与稳定性，是该升降机平台的核心理念。无论是滚动模式下的平稳移动，还是推动模式下的精准定位，都体现了设计者对货物保护的高度重视。这款升降机平台的投入使用，不仅提升了装卸作业的智能化水平，也为企业创造了一个更加安全、高效的物流环境。

图5

该机器与传统堆垛机相比，这款四轮驱动堆垛机在设计上进行了创新，突破了轨道式和滑动式堆垛机的限制，展现出了一系列显著的优势和特点。

首先，四轮驱动的设计赋予了这款堆垛机无与伦比的高机动性。每个轮子都由独立的步进电机进行驱动，这种配置使得堆垛机能够在仓库内自由穿梭，无需依赖固定的轨道或滑道，大大提高了作业的灵活性和效率。每个轮子的独立控制意味着堆垛机可以轻松实现原地转向，极大地节省了作业空间，并减少了作业时间。

其次，这款堆垛机具备全自动操作的特点。通过先进的控制系统，它可以实现从货物取放到精准放置的全流程自动化。这种高度自动化的作业模式不仅减少了人工干预，降低了操作难度，还显著提高了仓库作业的准确性和安全性。

四轮驱动堆垛机的每个轮子都采用了精密的步进电机驱动，这使得操作者能够精准控制每个轮子的扭矩和进给量。这种精确的控制确保了堆垛机在搬运货物时的平稳性和准确性，即使是重载情况下也能保持稳定的速度和定位，从而提高了货物的运输效率。

此外，这款堆垛机的设计理念是一机包揽全仓任务。它具备强大的多功能性，能够适应不同尺寸、形状和重量的货物，无论是上架、下架还是搬运，都能够高效完成。这种全仓作业能力极大提升了仓库的整体运营效率，减少了设备投资和维护成本。

总之，智能物流四轮驱动堆垛机以其独特的驱动方式、全自动操作、高机动性和精准控制等特点，成为现代仓储物流系统中的一大创新。它的应用不仅提高了仓储作业的自动化水平，还为企业带来了更高的经济效益和市场竞争优势。

2.5动力传输设计
图6

图7

该机器的核心动力单元由两台高性能伺服电机和五台精密步进电机组成。伺服电机以其出色的速度控制性能和较高的扭矩输出，负责驱动机器的主要执行机构，确保了运动轨迹的精确和稳定。而步进电机则以其良好的定位精度和简单的控制特性，承担了辅助动力输出的任务。

在传动方式上，我们采用了多种传动元件相结合的方法，具体如下：

1. 蜗杆传动：利用蜗杆与蜗轮的啮合，将伺服电机的旋转运动转化为直线运动或角度运动。这种传动方式具有较大的传动比，能够在较小的空间内实现高扭矩输出，适用于重载场合。

2. 皮带传动：通过皮带与皮带轮的摩擦作用，将电机的动力传递到较远的位置。皮带传动具有结构简单、噪音低、维护方便等优点，广泛应用于这台机器的多个传动环节。

3. 齿轮传动：采用精密齿轮副，将电机输出的动力进行分配和传递。齿轮传动具有传动效率高、承载能力强、使用寿命长等特点，在这台机器的关键部位发挥着重要作用。

通过以上传动元件的合理搭配，这台机器实现了高效、精确的动力输出，满足了各种复杂工况下的使用需求。同时，传动系统的设计还考虑了维护方便、故障率低等因素，确保了机器的长期稳定运行。

图9

四、总结

智能物流堆垛机，作为现代物流自动化领域的核心设备，正以其独特的优势引领着物流行业的变革。其高效性体现在能够连续不间断地工作，显著提升货物处理速度，相较于人工操作，大大缩短了作业时间，提高了整体物流效率。准确性则得益于先进的控制系统和精密的传感器技术，确保货物在存储、提取过程中的精确定位，减少了错误率，为客户提供了更为可靠的物流服务。随着全球电子商务的蓬勃发展，消费者对快速、准确的物流服务需求日益增长，这直接推动了智能物流堆垛机市场的持续扩张。企业为了保持竞争力，纷纷加大在自动化物流领域的投入，智能堆垛机作为关键一环，其市场需求呈现出爆发式增长态势。

综上所述，智能物流堆垛机凭借其高效、准确、灵活的特性，不仅解决了传统物流中的诸多痛点，还为企业带来了显著的经济效益和社会效益。随着技术的不断革新和应用场景的不断拓展，智能物流堆垛机的应用前景无疑将更加广阔，成为推动物流行业向智能化、绿色化方向发展的重要力量。
