本设计为一油门控制手柄的冷冲压模具设计，根据设计零件的尺寸、材料、批量生产等要求，首先分析零件的工艺性，确定冲裁工艺方案及模具结构方案，然后通过工艺设计计算，确定排样和裁板，计算冲压力和压力中心，初选压力机，计算凸、凹模刃口尺寸和公差，最后设计选用零、部件，对压力机进行校核，绘制模具总装草图，以及对零件的冲压工艺规程进行编制。其中在结构设计中，主要对凸模、凹模、凸凹模、定位零件、卸料与出件装置、模架、冲压设备、紧固件等进行了设计，对于部分零部件选用的是标准件，就没深入设计，并且在结构设计的同时，对部分零部件进行了加工工艺分析

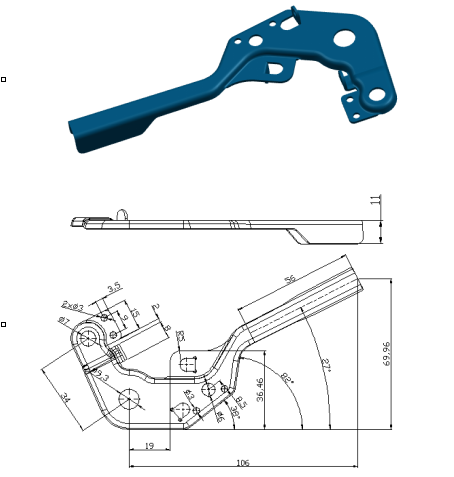

 零件的总体分析

该零件形状复杂、适于冲裁加工，按要求取IT13级，尺寸精度较低，符合一般冲压的经济精度要求。

材料为Q235、厚度t=1.2mm的Q235，具有良好的冲压性能。

 外形落料的工艺性

该零件属于一般尺寸零件，料厚1.2mm，外形非常复杂，采用圆弧过渡，以便于模具加工，减少热处理开裂，减少冲裁时尖角处的崩刃和过快磨损，尺寸精度要求一般。

 工艺方案的确定

方案一：分别由多套单工序模具来进行生产；

方案二：由一套级进模来完成零件加工的所有工序；

方案三：落料与冲孔复合，然后成型，最后做零件的上下切舌

由于零件形状非常复杂，且零件四周都要成型，如果设计级进模具，零件没有位置设计载体，所以方案二排除，另零件的四周为成型位置，如果先冲孔再成型会导致零件上的孔变形影响零件的加工精度，所以方案三排除，综合考虑零件采用方案一加工。零件的各工序的加工形状如下图：

 冲压模具制造技术要求

模具精度是影响冲压件精度的重要因素之一，为了保证模具精度，制造时应达到以下技术要求：

a、组成冲压模具的所有零件，在材料加工精度和热处理质量等方面均应符合相应图样的要求。

b、组成模架的零件应达到规定的加工要求，装配成套的模架应活动自如，并达到规定的平行度和垂直度要求

c、模具的功能必须达到设计要求.

d、为了鉴别冲压件的质量，装配好的模具必须在生产条件下试模，并根据试模存在问题进行修整，直至试出合格的冲压件为止。

加工要求

1）模具配合加工零件在允许间隙内加工,落料凸凹模,冲孔凸模与固定板配合后,底部磨平。

2）图样中未注明公差的一般尺寸其极限偏差按14级精度加工,未注粗糙度的按Ra6.3um处理。

3）模具中各油门控制手柄的两承压面的平行度公差按GB1184 为5级。

4）模具中安装镙钉（镙栓）之螺纹孔及其通孔的位置公差不大于 2mm，或相应各孔配作。

5）模具、模架及其零件的工件表面，不应有碰伤、凹痕、裂纹、毛刺、锈蚀等缺陷。

6）经热处理后的零件，硬度应均匀，不允许有脱碳、软点、氧化斑点及裂纹等缺陷。热处理后应清除氧化皮，脏物油污。

7）配通用模架模具，装配后两侧面应进行同时磨削加工，以保证模具能顺利装入模架。
