大赛作品详情

作品名称：新型螺纹升降装置
学校名称：湖北文理学院理工学院
参赛队伍：730小分队
队伍编号：205845
参赛学生：胡昱婕朱茵王松涛
指导老师：雷芳
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

本装置对新型螺纹升降装置的机械结构进行优化设计，主要针对传动机构、动力机构、导向机构等重要机构进行对比分析计算，根据实际工作需求进行情况选出最优解决方案，根据所选的机构设计方案进行各零部件的尺寸设计及三维建模仿真。

本课题设计在螺旋式传动结构上更加微型；在外观上更加相似；在功能上更加多样，整体来看降低了生产成本并对于安全的需求更加严格。该螺纹升降机构适用于在日常生活和工业搬运升降中执行作业。

本设计主要在于对螺纹升降装置进行总体结构的设计，主要创新设计点介绍如下；首先，本课题设计的螺旋式传动机构，体积和空间都需求不高，且维护成本较低，并且拥有自锁性，保证作业的安全性，且适应工作环境能力强，在作业过程中更好的保护安全问题。并且根据升降高度可以定制不同长度的丝杆来控制升降的高低。

其次，设计了动力结构，使用了双轴电机带动螺旋式传动机构，而双轴电机具有两个转子的电机，它具有高效、高转矩等优点，高转矩可以增大起重的重量，而且能效高，双轴电机的设计通常较为紧凑，节省空间。开环控制易于实现变频调速，适用于不同的工作条件。从而增加能效。

最后设计了导向机构，导向机构采用了滑块导向机构，在设计中滑块导向机构具有结构简单、成本低、承载能力强的优点，并且拥有可调性补偿磨损和消除误差的能力。

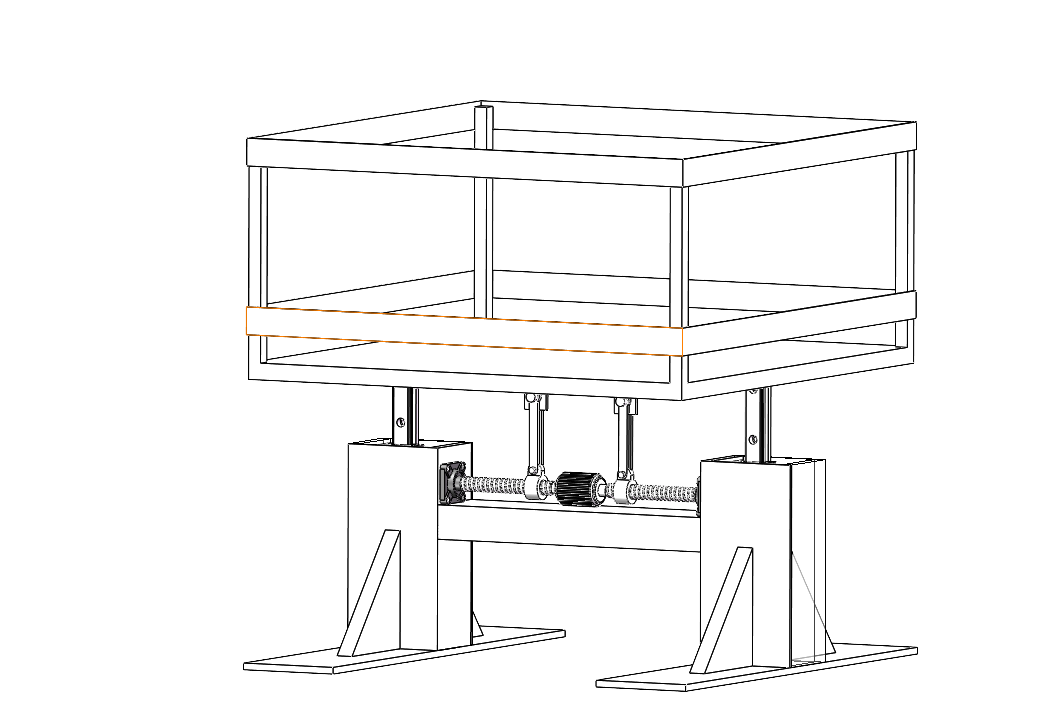

本新型螺纹升降装置整体外形呈立状体，结合和螺旋式传动机构和双轴电机，并且采用成滑块导向机构，使得本设计在实用性能上有了很大的提升，同时还具有结构简单、成本低、维修方便的特点。
