大赛作品详情

作品名称：时控智枢— PLC定时器固定器装置
学校名称：邯郸学院
参赛队伍：科创小队
队伍编号：205084
参赛学生：刘源锐白岩松刘俊岐
指导老师：谷云高
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

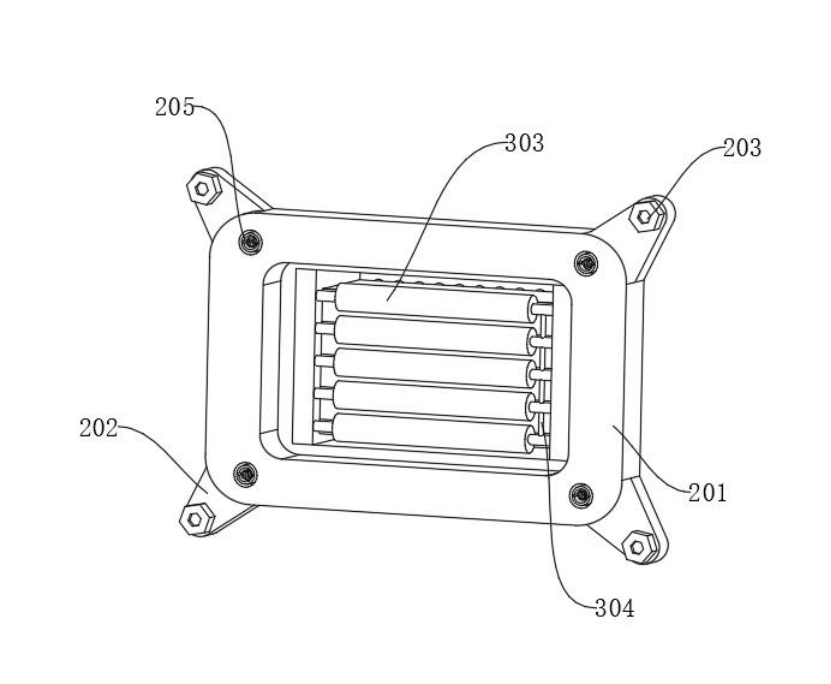

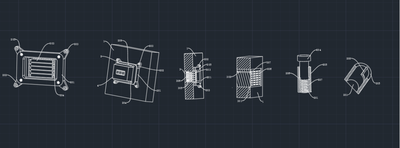

本实用新型公开了一种PLC定时控制器固定结构，属于控制器技术领域，包括载体和控制器本体，所述载体上设置有用于固定控制器本体的固定结构；所述固定结构包含有设置在载体上的连接框，所述连接框的内腔安装有空心柱，所述空心柱的内部安装有弹簧，所述弹簧的顶壁贴合有抵接柱，所述抵接柱的底壁安装有卡块。通过设置固定结构，连接框通过螺栓安装在载体上，将控制器本体对齐在连接框上，抵接柱通过滑槽，转动抵接柱，将卡块，卡接在滑槽的内部，此时通过抵接柱，将控制器本体和连接框安装一起，通过连接框的设置，避免使用类似螺丝的锋利性材料，通过转动抵接的方式，将控制器本体安装在载体上，避免因为人员操作的失误，而导致损坏控制器本体。

发明创新内容

1、通过设置固定结构，连接框通过螺栓安装在载体上，将控制器本体对齐在连接框上，通过抵接柱和滑槽的配合使用，从而将卡块卡接在滑槽的内部，进而使得控制器本体和连接框安装一起，通过连接框的设置，避免使用类似螺丝的锋利性材料安装的过程中错位，通过转动抵接的方式，将控制器本体安装在载体上，避免因为人员操作的失误，而导致损坏控制器本体。

2、通过设置散热结构，将插板插设在载体的内壁，将散热片插入在载体内部，再将透气板插设在载体上，拔出密封塞，将冷却液通过水槽注入第二水管中，在控制器本体运作过程中，虽控制器本体具有散热功能，但在长时间运行下和环境原因，控制器本体散热效果并不是很理想，长时间的发热会造成控制器本体加速老化，通过设置的水管和散热片，对控制器本体进行物理降温的方式，对运作中的控制器本体进行进一步的降温，以减缓控制器本体的老化。
