管道清淤机器人是一种应用于城市地下管道系统的高科技设备，主要用于清理管道内的淤泥、污物及障碍物，确保管道畅通，提高城市排水能力。该机器人通常具备自主导航、遥控操作、清淤作业、视频监控等功能，能够在恶劣环境下代替人工进行高效、安全的管道清理工作。本文主要介绍了管道清淤机器人的系统组成、工作原理、关键技术及发展趋势，为我国城市管道清淤工作提供了有力支持。

一、研究背景及意义

1.1管道清淤机器人设备的背景介绍

随着城市化进程的加快，地下管道系统作为城市基础设施的重要组成部分，承担着排水、供水、供电、通信等多种功能。然而，由于长期使用、维护不当等原因，管道内易出现淤泥、杂物堆积等问题，导致管道堵塞、排水不畅，严重时甚至会影响城市正常运行。为解决这一问题，管道清淤机器人的研发应运而生。

1.2作品的提出与设计思路

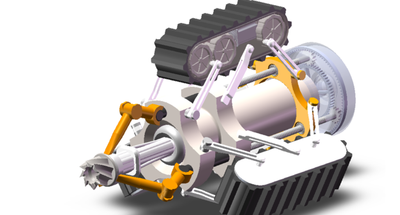

图一

1.3作品的研究意义

  管道清淤机器人作品的研究意义主要体现在以下几个方面：提高城市排水系统的效率

城市排水系统是城市基础设施的重要组成部分，管道清淤机器人的应用能够有效清理管道内的淤泥和障碍物，保持管道通畅，从而提高城市排水系统的整体效率，减少因排水不畅导致的内涝问题。保障作业人员安全传统的管道清淤工作通常需要工人进入狭窄、有害气体积聚的管道内进行作业，存在极大的安全隐患。管道清淤机器人的使用可以避免工人直接接触危险环境，大大降低作业风险。节省人力成本人工清淤作业劳动强度大，效率低下，且需较多人力。机器人清淤可以自动化进行，减少人力投入，降低运营成本。提高清淤质量

机器人可以精确控制清淤力度和范围，相比人工清淤，能够更均匀、彻底地清理管道内的淤泥，提高清淤质量。

二、作品结构分析及实现过程

2.1管道清淤机器人设备的介绍

  管道清淤机器人是一种专为管道清理和维护设计的自动化设备，它通常由以下几个主要部分组成：机械结构移动机构：通常采用履带式或轮式设计，以适应不同直径和材质的管道。

清理工具：如旋转刷、高压水枪、切割刀等，用于清除管道内的淤泥、污垢和杂物机械臂：一些高级的机器人配备有机械臂，可以进行更精细的操作，如更换工具或进行特定维修。

控制系统：主控制器：负责接收操作指令，控制机器人的运动和清理动作。驱动系统：包括电机和驱动器，用于驱动机器人的移动机构和清理工具。传感器系统：摄像头：用于实时传输管道内部图像，帮助操作人员了解清淤情况。距离传感器：如超声波传感器，用于测量机器人与管道内壁的距离，确保机器人稳定运行。电源系统：内置电池：为机器人提供动力，电池的续航能力是衡量机器人性能的一个重要指标。外部电源：在某些情况下，机器人可以通过电缆连接到外部电源。

以下是一些管道清淤机器人的特点：

1远程控制：操作人员可以在地面对机器人进行远程控制，无需进入危险的工作环境。

2适应性：机器人设计考虑了不同直径和材料的管道，能够适应多种清淤环境。

3模块化设计：便于维护和升级，可以根据不同的工作需求更换工具或升级系统。

4智能导航：一些先进的机器人具备自主导航能力，能够根据管道情况自动规划路径。

管道清淤机器人的使用流程通常包括：现场勘察、机器人部署、管道内移动和清理、数据记录和分析、以及机器人的回收。这种设备在提高工作效率、降低劳动强度、保障作业安全等方面发挥了重要作用。

2.2实现工作原理

管道清淤机器人实现工作的原理可以分为几个主要步骤，以下是其基本的工作流程和原理：

现场勘察：首先对需要清理的管道进行勘察，了解管道的直径、长度、材质、淤泥情况以及是否有弯曲或损坏的部分。进入管道：将机器人送入管道的入口，通常是通过一个开口或检修井。定位和启动：机器人进入管道后，通过传感器进行自我定位，并启动控制系统。

工作原理：移动原理：机器人的移动通常依赖于履带、轮子或其他移动机构。通过控制移动机构，机器人可以在管道内前进、后退或转弯。清理原理机械清理：使用旋转刷、铲斗等工具直接与管道内壁接触，物理清除淤泥和污垢。传感器：机器人在工作时，传感器会实时收集管道内部的信息，如距离、图像、倾斜角度等，这些信息被传输到地面控制站。

远程控制：操作人员根据传感器传回的信息，通过地面控制站远程操控机器人，调整其移动速度、清理力度和方向。数据记录与处理：图像记录：机器人携带的摄像头记录管道内部的清理情况，这些图像资料可用于后续的分析和存档。机器人的状态（如电量、磨损情况等）也会被实时监测并记录。结束工作：

清理完成：当管道内的淤泥和杂物被清理干净后，机器人会停止工作。回收机器人：操作人员将机器人从管道中回收出来，进行维护和保养。

整个工作过程中，管道清淤机器人的智能控制系统起着关键作用，它需要集成传感器数据、操作指令和环境模型，以实现自主导航和精确操作。此外，机器人的设计和制造要考虑到防水、防尘、耐腐蚀等要求，以确保在恶劣的管道环境下稳定工作。
