大赛作品详情

作品名称：“新一代管道焊接设备”——智能管道对中焊接一体机
学校名称：烟台科技学院
参赛队伍：宸东队
队伍编号：197720
参赛学生：张博皓王腾浩王慧灵
指导老师：刘艳萍
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

随着我国基建事业的发展，社会对于大型管道的建设工作也越发重视。然而现在关于大型管道的铺设工作还是大部人靠人工来进行，存在对中误差高，断面对齐不平整，工作周期长，耗费人力物力大，效率低，并且人工焊接对人体还有相当大的危害。因此设计一款管道焊接对中装置，对于保证管道焊接对中操作者的安全与工作效率的提升具有重要意义。

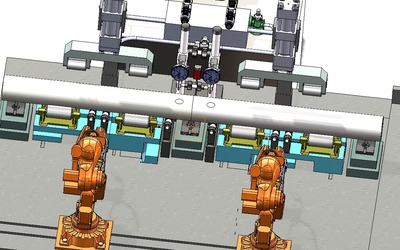

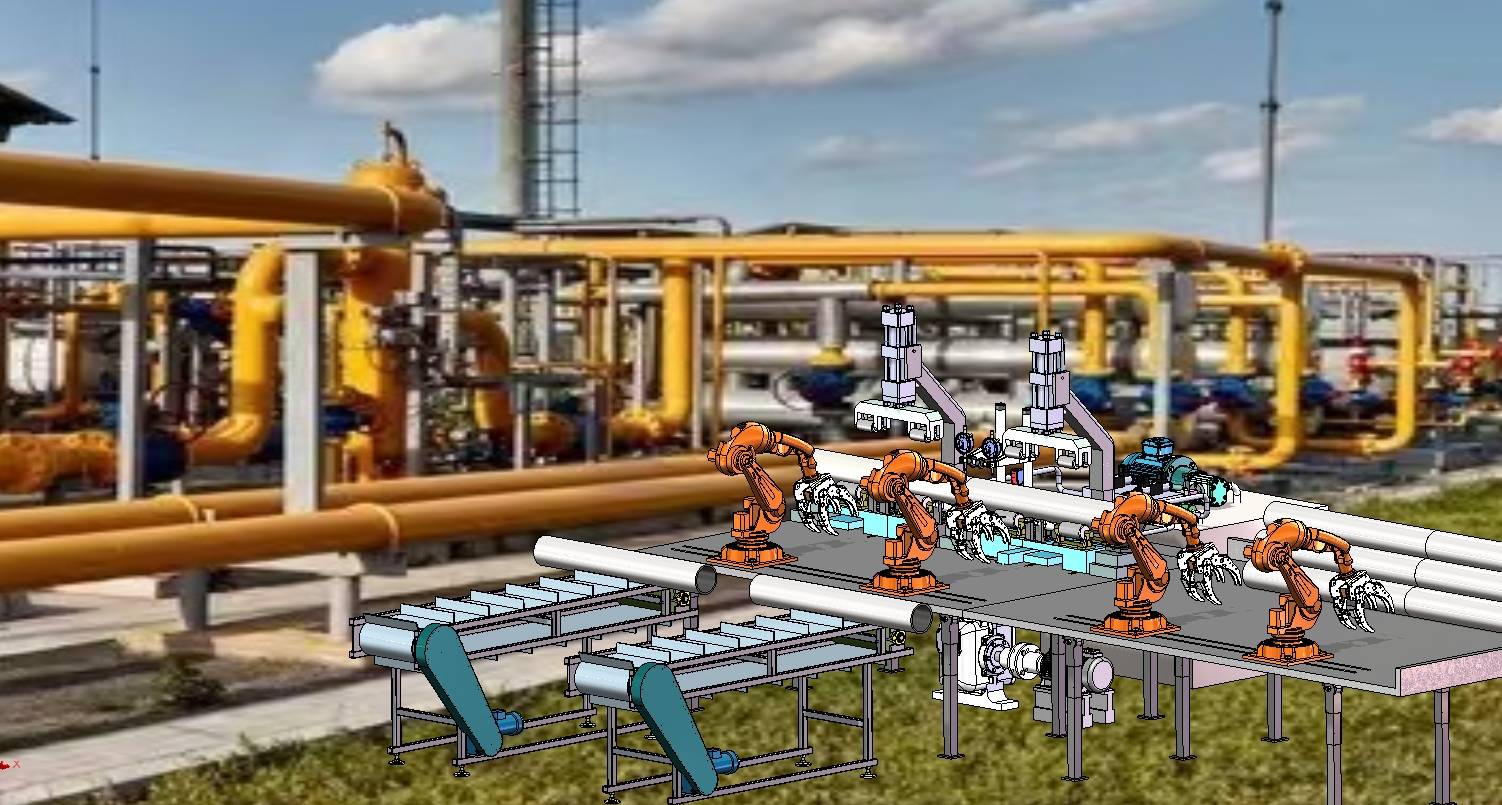

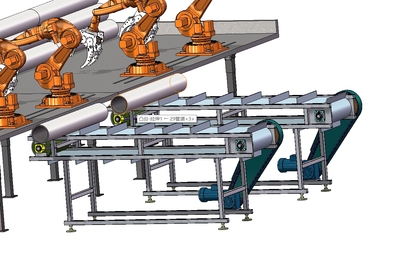

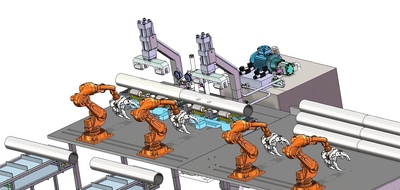

大型管道的焊接中，工作人员需对管道先进行对中作业，再进行焊接，由于对中方法目前多采用人工进行，存在效率低、工作质量不稳定、工作量大、危险性高等问题，一款管道自动对中焊接设备的推出，可以有效地解决上述问题。采用四方位定心式的对中方案进行对中。其对中过程通过机械臂夹持管道放置在工作平台上的滚轮支架上，液压系统带动压力臂与工作平台上的滚轮进行管道的夹紧对中，压力臂上的一对滚轮与工作平台上的一对滚轮实现四个滚轮加紧管道，保证其同轴度。滚轮的移动依靠移动滑块来实现纵向移动，滚轮旋转带动管道旋转，焊接装置实现对两管道对中缝隙处的焊接。
