十字万向节设计旨在实现变角度动力传递,解决在传动系统中两轴不共线的情况下,高效、稳定地传输扭矩,广泛应用于汽车、工程机械等领域。总的来说,十字万向节是汽车传动系统中不可或缺的关键部件,其结构紧凑、传动效率高、承载能力强等特点使其成为连接前后驱动轴的理想选择。
1.结构组成

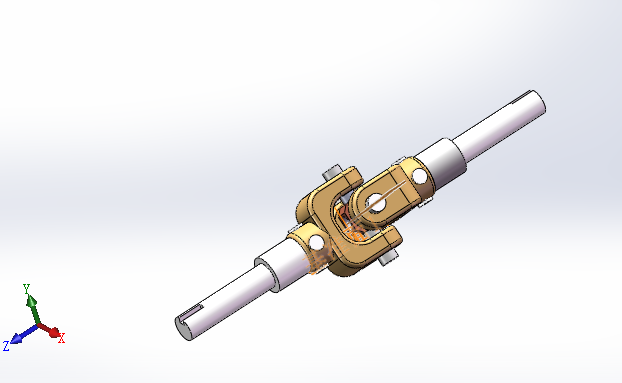

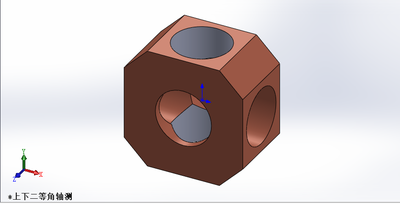

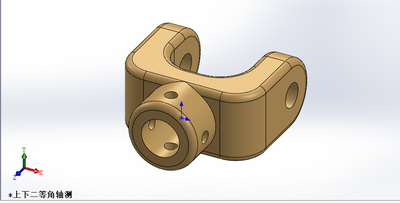

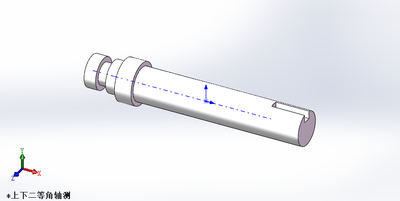

十字万向节主要由主动叉、从动叉和十字轴组成。主动叉和从动叉分别与输入、输出轴相连,十字轴安装在两叉的孔内。这种结构允许两轴在一定角度范围内相对转动。在设计中,要确保叉头和十字轴之间有合适的配合间隙,既保证转动灵活,又避免过大间隙导致的冲击和磨损。
2.材料选择
对于十字轴,一般选用高强度合金钢,经过调质处理等工艺,提高其综合机械性能,以承受较大的扭矩和交变载荷。叉头可选用中碳钢或中碳合金钢,保证足够的强度和韧性。
3.性能特点
角度补偿能力:十字万向节允许传动轴在一定角度范围内偏转,从而适应汽车行驶过程中的各种角度变化。
结构紧凑:十字万向节的结构相对紧凑,占用空间小,便于在有限的空间内进行布置。
承载能力强:十字万向节能够承受较大的扭矩和轴向力,满足汽车传动系统的需求
