作品名称：荣“腰”秋菊——腰部拉伸器
学校名称：唐山学院
参赛队伍：润姐扬帆骑鱼队
队伍编号：204596
参赛学生：钱琦榆唐雨帆陈圣润
指导老师：秦红星
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

结构说明：腰部拉伸器原长约2米，极限拉伸距离约0.2米，宽约1米，高约1米；结构设计较传统腰部拉伸器更注重人体工程学，能更好的

贴合人体腰部，拉伸效果更好。

功能与使用说明：腰部拉伸器可以帮助放松腰部肌肉，使肌肉得到舒展，减轻酸痛感。还能改善腰部的血液循环，利于血液更好地流向腰部组织，有助于腰间盘突出患者的治疗。使用前先检查拉伸器是否完好，拉伸器是否置于平坦地面。在使用时，使用者平躺在拉伸器上，双臂夹住胳膊固定柱，双脚用魔术贴固定，随后启动装置，拉伸腰部。结束拉伸时，慢慢恢复到初始姿势。

设计原理：腰部拉伸器在设计时考虑将施加在设备上的外力合理地分解和合成，以达到对腰部特定方向和程度的拉伸。运用杠杆原理，通

过调整身体的位置和角度，使腰部在杠杆作用下受到向上或向前的拉力，从而实现拉伸。同时，考虑到不同人的体型、身高和腰部状

况存在差异，腰部拉伸器需设计成具有可调节功能的结构。

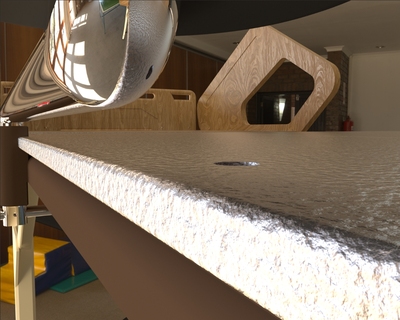

设计方案：结构设计：底座设计成长方形或椭圆形，以提供稳定的支撑。底座的底部安装防滑橡胶垫，增加与地面的摩擦力，防止拉伸器

在使用过程中滑动。

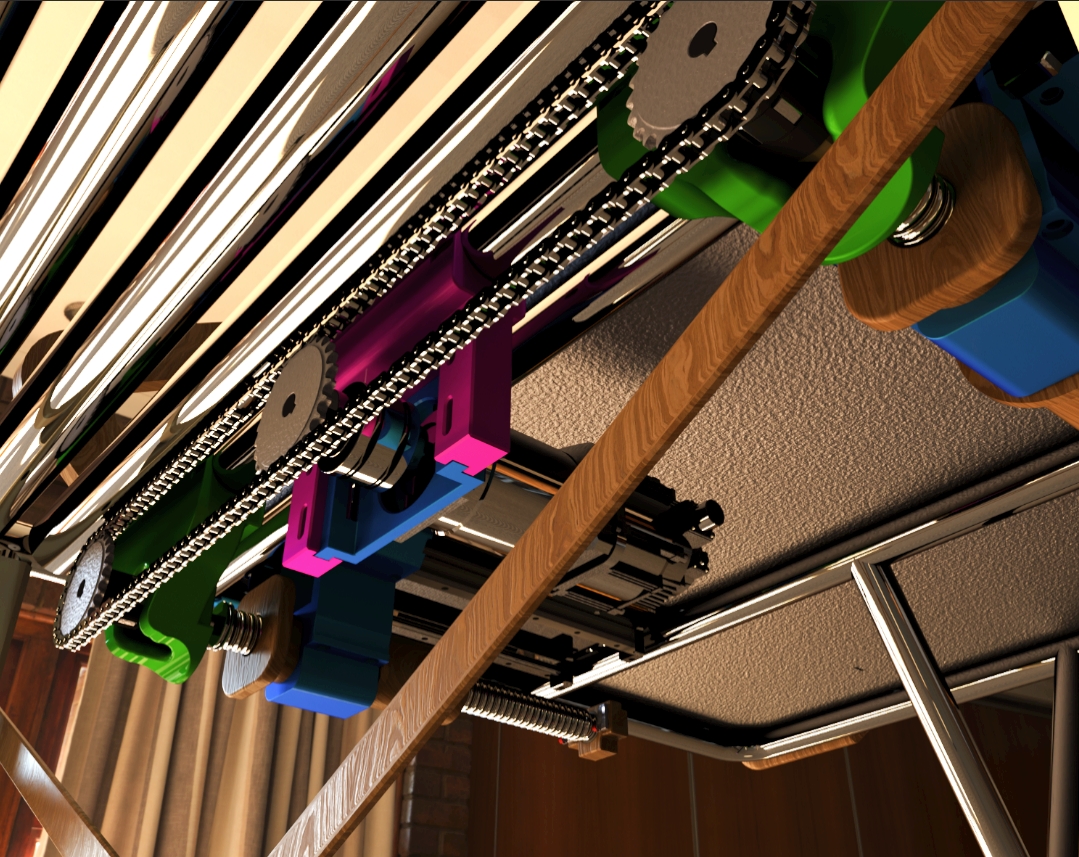

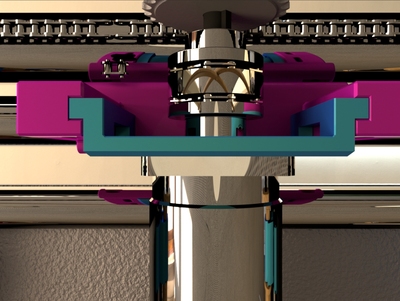

拉伸机构设计：在支架的下部安装小型电机，电机通过链条传动装置与拉伸器下的丝杠连接，从而带动拉伸器。

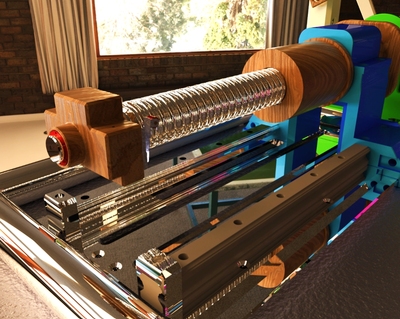

安全保护设计：在丝杠末端设置限位装置，限制拉伸器的最大移动距离。设置紧急停止按钮，按下可紧急停止拉伸器的运行。

创新性、可行性：1.紧急停止按钮：我们在设计时考虑到安全问题，创新设计了紧急停止按钮。当使用时出现问题可按下按钮，停止拉伸。

同时按钮设置在手掌位置处，即使在独自一人的情况下也能按下急停按钮。

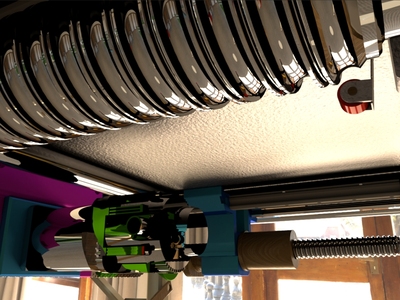

2.滚轮：我们在臀部位置创新设计了弹性滚轮，减少了使用者与拉伸器之间的摩擦，给使用者更

舒适的体验。同时滚轮还具有弹性，防止了臀部在拉伸过程中持续受到较大压力。

3.腰部拉伸器符合人体工程学和力学，框架稳定。拉伸机构中，各零件之间配合完好，具有可行性。

完整性、规范性：腰部拉伸器具备完整的结构，包括稳定的支撑部分（如底座、框架），可靠的拉伸机构（如牵引装置、弹性元件）以及

与人体接触的舒适部件。这些部分协同工作，保证在使用过程中能正常发挥拉伸功能，不会出现零件缺失或松动导致的

故障。同时，腰部拉伸器符合人体工程学规范，其外形和尺寸适合不同体型人群的腰部曲线。在力学设计上，遵循相关

的物理原理，保证拉伸力的施加安全且有效，避免了不合理的应力分布对人体造成伤害。在生产过程中，遵循质量控制

标准，对材料的选择、加工工艺、组装流程等严格把关。
