作品简介

胡萝卜种植历史悠久，营养价值高，享有“小人参”的美誉，且其具一定的药用价值，在降低血脂及血压、抗衰老等人体健康方面有一定作用。我国胡萝卜种植总面积约为48 万公顷，规模宏大，在华北、西北及东北等地区均有分布。表面来看我国胡萝卜产业正蓬勃发展，但其内部其实存在着收获机械化水平低的发展瓶颈。要促进胡萝卜产业的持续发展，提高胡萝卜收获机械化水平势在必行。

一．背景技术

我国是世界上最大的蔬菜产销国，作为劳动力密集型产业，随着近年来农村劳动力日益减少，要实现蔬菜生产的提质增效，机械化是发展的必然方向。
二．作品描述

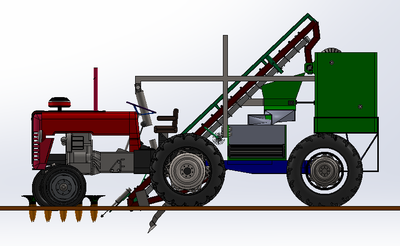

本次作品的新型高效侧悬挂式胡萝卜收获机主要有机架、固定夹角的扶茎机构、犁田器、拔取夹持机构、切缨机构、切碎机构、收集输送装置、液压调节八大部分组成；首先根据胡萝卜品种的需要不同，对犁田器的耕地深度加以调节，使其达到合适深度，完成垄上松土的任务，方便与拔取夹持机构配合，高效率收获胡萝卜，接着胡萝卜会被输送带送至切缨机构，高速旋转的链盘刀进行根茎分离，然后输送带中的栅栏式结构和毛刷配合对胡萝卜有良好的筛除效果，能有效减少拔取时的所带泥土的含量，最后送至收集箱完成收获过程。
三．主要结构

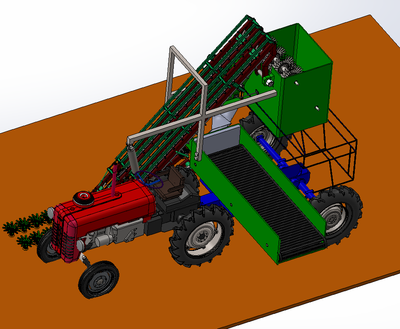

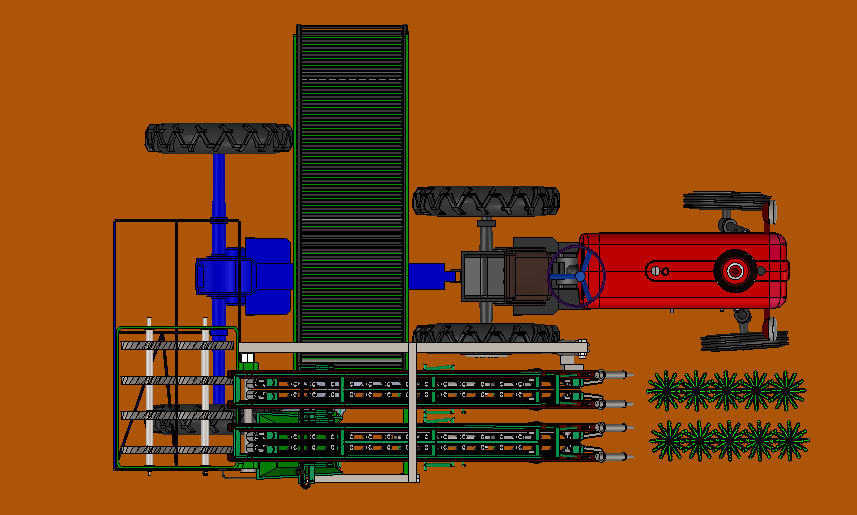

胡萝卜收获机的主要结构有机架、固定夹角的扶茎机构、犁田器、拔取夹持机构、切缨机构、切碎机构、收集输送装置、液压调节八大部分。胡萝卜收获机可以安装两组收割装置，每次工作可以收获两垄，可适应不同的收获农业条件。每个收割装置下部配有一个犁田器。

犁田器：主要用于将垄上泥土挖松，使胡萝卜松动能由拔取夹持机构用小的拔取力将胡萝卜顺利拔起，并也可以根据胡萝卜品种的需要，对犁田器的耕地深度加以适当调节，使其达到合适深度，防止因为挖取深度不当，从而伤到胡萝卜，造成经济损失。

拔取夹持机构：用犁田器损坏泥土和胡萝卜之中的作用力，再利用拔取夹持机构前端配合形成的夹持机构拔出胡萝卜，最后通过拔取夹持机构的输送带输送至切缨机构。

切缨机构：链盘刀经过齿轮带动高速旋转，将胡萝卜的根茎分离。

输送装置：输送机构主要组成部件是输送带，输送带的输送装置设计为栅栏式结构，栅栏式输送带装置对胡萝卜有良好的筛除效果，减少了泥土土量。
四．创新点

（1）通用性好，机械结构简单且功能完善，使用简明，易上手操作；

（2）适合我国中小型土地种植模式，收获效率高；

（3）适合农艺要求，符合农艺工艺；

（4）成本小，机器采用弹簧带轮连续夹持机构，拔取率高，切削准确。

（5）采用可以螺旋调节压紧的椭圆盘链式割刀，可调节切缨长度，适应性强；刀盘方便更换，拆装保养方便。

胡萝卜收获机的特点可以看出，胡萝卜收获机的机构适合我国农业生产应用。在胡萝卜的收获和生产上，结合现今农艺要求和工艺要求，适应胡萝卜产业化种植模式，深化菜篮子工程，本着解放农村劳动力的目的，设计了集仿形、松土、拔取、切缨、输送功能于一体的新型胡萝卜收获机。
