大赛作品详情

作品名称：茶颜悦色-新型智能茶叶色选机
学校名称：青岛黄海学院
参赛队伍：机电3队
队伍编号：208550
参赛学生：金豪张硕刘嘉琪
指导老师：周亚龙李亮亮
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

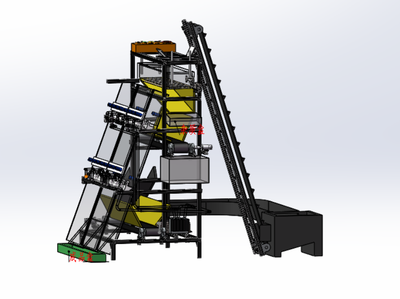

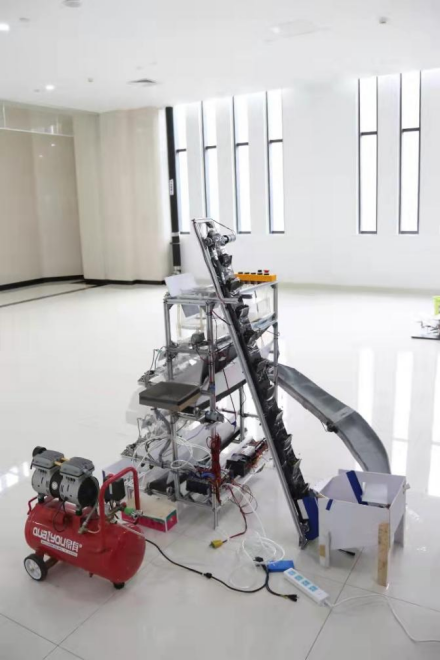

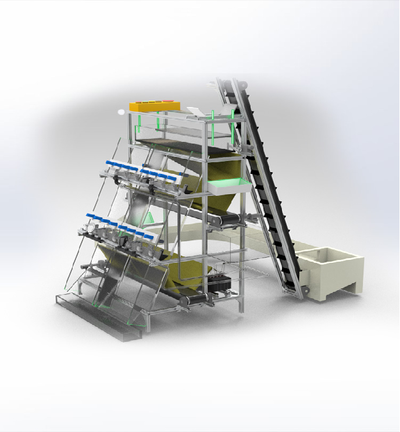

新型高效往复式茶叶色选机主要由上料模块，往复式振动筛拣模块，自一二级色选模块，二次筛拣回收模块，物料运输模块等组成。上料模块的主要功能是将茶叶定量、定时的无损运输到预定位置，也就是往复式振动筛选机构入口，此时往复式振动筛拣模块开始工作，偏心轮连杆装置配合高转偏心振动装置实现筛内茶叶均匀分布，同时，振动筛本体具有一定的角度，在往复式偏心轮连杆及高转偏心振动装置的振动下，茶叶震落，瀑布式落入一级色选装置，而碎末通过筛孔落入碎末出料口，从而实现碎末与茶叶的无损分离。此时色标传感器开始采集茶叶表面颜色数据并传回PLC进行数据分析，经过西门子S7-200SMART，及数据库对表面颜色数据分析后，对分控电磁阀实施通断控制，使高压气流经过可控分压吹嘴实现点对点精确击中黄叶与杂质，达到精确筛选目的。经一级色选模块筛选后，茶叶通过二次筛拣回收模块送入直流偏心振动马达滑道，由滑道运入总料箱，实现对茶叶的无损二次回收，提高了回收效率最后根据茶叶色选机的设计要求、目标、整体机构设计和所需功能购买合适的零部件，最终完成新型高效往复式茶叶色选机实物并实现各项基本功能
