大赛作品详情

作品名称：液压泄漏智能测试仪
学校名称：唐山海运职业学院
参赛队伍：机电梦之队
队伍编号：206946
参赛学生：祁宝成潘英杰王晨阳
指导老师：杨成刚齐乐乐
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

一、产品简介：
液压系统的泄漏是液压技术诞生以来困扰行业的痼疾，泄漏会造成动作缓慢、压力不足，液压系统过热、液压油老化变质，甚至引起火灾。
本项目就是在这样的背景下确定和研发的一种基于有源测试技术，用于检测机械液压系统内部和外部泄漏的一种智能泄漏故障诊断仪器。
该智能泄漏故障诊断仪器主要包括电磁控制泵、PLC触摸屏控制台、模拟液压油缸和模拟液压马达等设备组成。
二、设计说明：
该设备可完成液压系统污染状态采集、压力数据采集、液压缸和液压马达内外泄漏数据采集和液压系统耐压数据采集等检测内容，实现液压系统故障预测或故障部位的精准检测，大力提升机械装备液压系统的可靠性和降低运行成本。

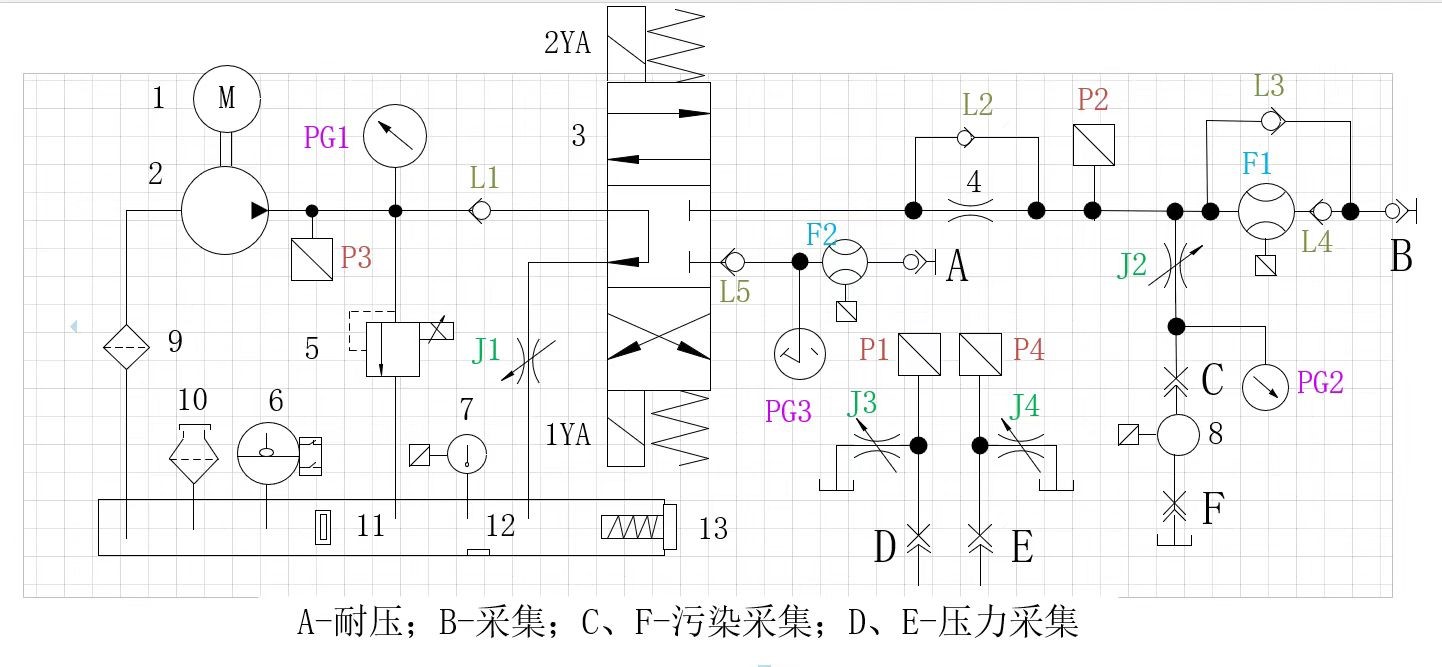

液压数据采集原理图

三、产品特色：

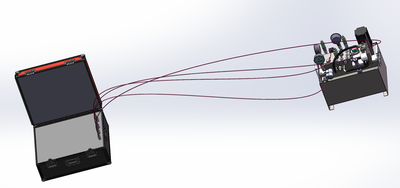

液压泄漏智能测试仪
特点1）全铝合金材质、满足分体组装、便捷移动。
特点2）人机界面控制或上位机控制，数据USB接口输出或上位机曲线输出。
特点3）压力、流量和测试时间可以根据需要自行设置。
特点4）采集过程中无二次污染。采集过程直接利用被测试液压系统的液压油。
特点5）故障的演变过程及故障的发生可视化。
特点6）简单易学，不需要操作者掌握过多的专业知识。
特点7）操作过程安全，可以较远距离操控。
