作品名称：高层玻璃幕墙自动清洗装置设计
学校名称：郑州科技学院
参赛队伍：ait
队伍编号：202667
参赛学生：韩欢欢宋永恒戚俊波
指导老师：贾华坡辛培防
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

本作品名为“高层玻璃幕墙自动清洗装置设计”，它将工人从高危的工作环境中解放出来，有效解决高层玻璃幕墙各种复杂条件下的清洗要求，给高层玻璃幕墙清洗行业提供一种新的选择。
组内成员积极探索学习相关知识，重视设计创新，在老师的指导下创新设计出了一款高效，高质量的高层玻璃幕墙自动清洗装置。用三维软件（solidwords）进行建模并对其进行仿真，研究高层玻璃幕墙自动清洗装置的可行性和发展现状。

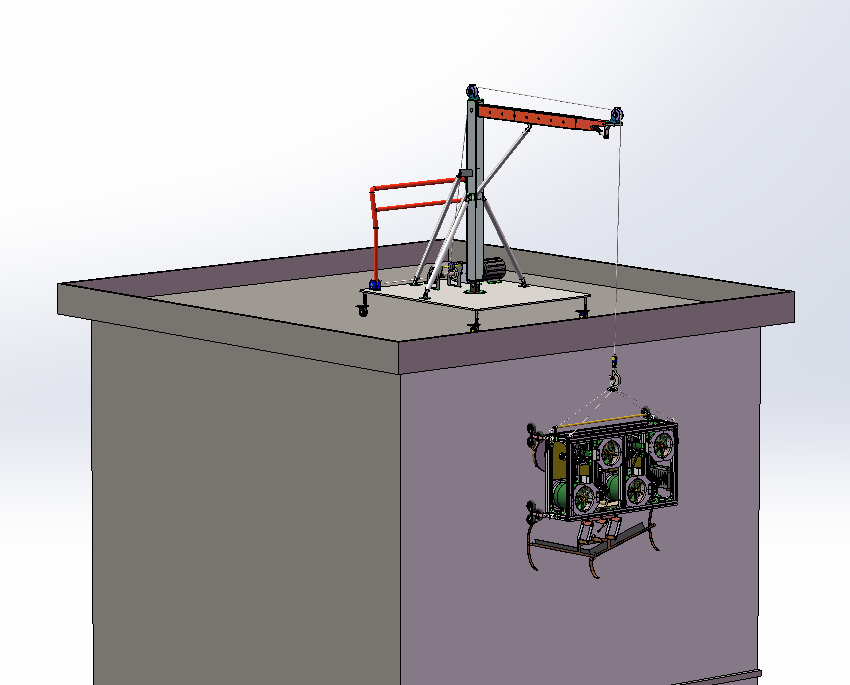

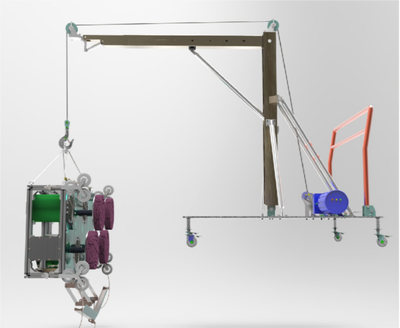

该高层玻璃幕墙自动清洗装置分成两部分：主体部分是垂吊在大楼玻璃幕墙外部的清洗装置；另一部分是位于建筑物顶端的辅助设施，包括施放清洗装置的可伸缩吊臂（绝大多是高楼顶端都有吊臂）、供电电源、以及操作控制系统。主体清洗装置采取模块化设计，分为 Z 轴旋转式清洗模块、涵道风扇模块、越障导向缓冲模块及清水雾化污水回收模块。

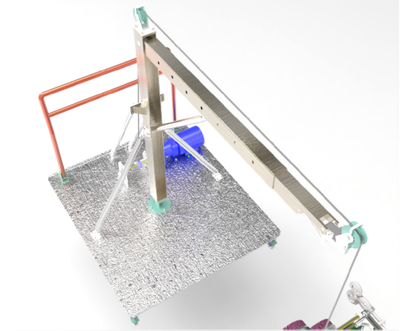

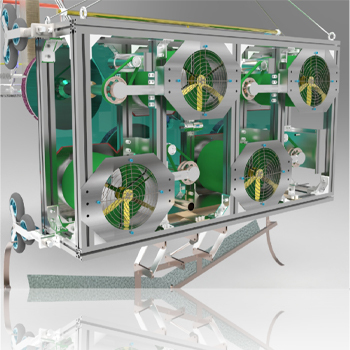

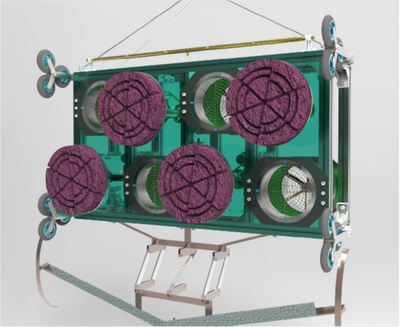

Z 轴旋转式清洗模块采用独特的垂直于清洗表面的可伸缩式旋转刷盘进行旋转清洗，不仅能够清洗高层玻璃幕墙亦能够对瓷砖外墙、普通外墙、有凹凸造型的复杂外墙进行清洗；涵道风扇模块不仅能调整清洗装置的位置空间姿态，还能对清洗过的玻璃幕墙进行风干，防止清洗过的玻璃表面被灰尘沾染；越障导向缓冲模块能帮助主体清洗装置越过突出窗框等障碍以及缓冲由于高空阵风等导致的主体清洗装置与玻璃幕墙的撞击；清水雾化污水回收模块是高层玻璃幕墙自动清洗机的清洗辅助和水处理系统；处于建筑物顶端的辅助设施主要用于主体清洗装置的吊装施放，包括钢丝绳卷扬装置、可伸缩吊装施放吊臂和便于移动的载物平台。
本产品操作简单，实用性强，能够解决具有凸出窗框、连接凹槽、不规则曲面、斜面等特殊外部构型的清洗工作，使其能够大面积、快速度的进行具有复杂外形构造的玻璃幕墙的清理工作。对以后的高层玻璃幕墙的清洗有重大意义。
