大赛作品详情

作品名称：斜义制造工坊-迷你型斜式数控铣床
学校名称：郑州科技学院
参赛队伍：智创队
队伍编号：206712
参赛学生：孙会翔李佳淇侯英奇
指导老师：方文胜
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

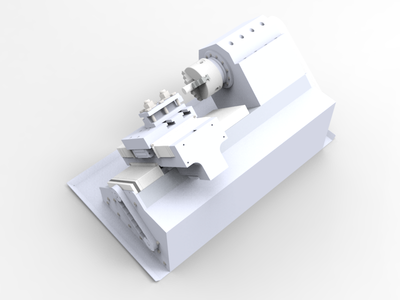

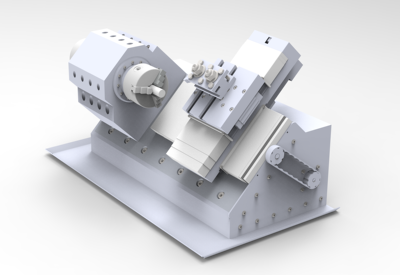

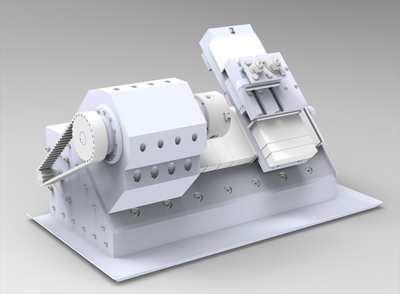

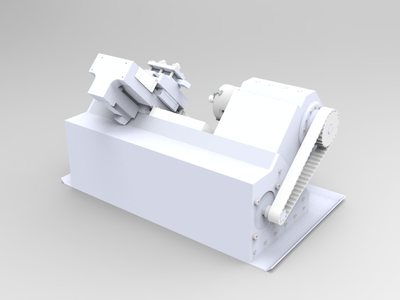

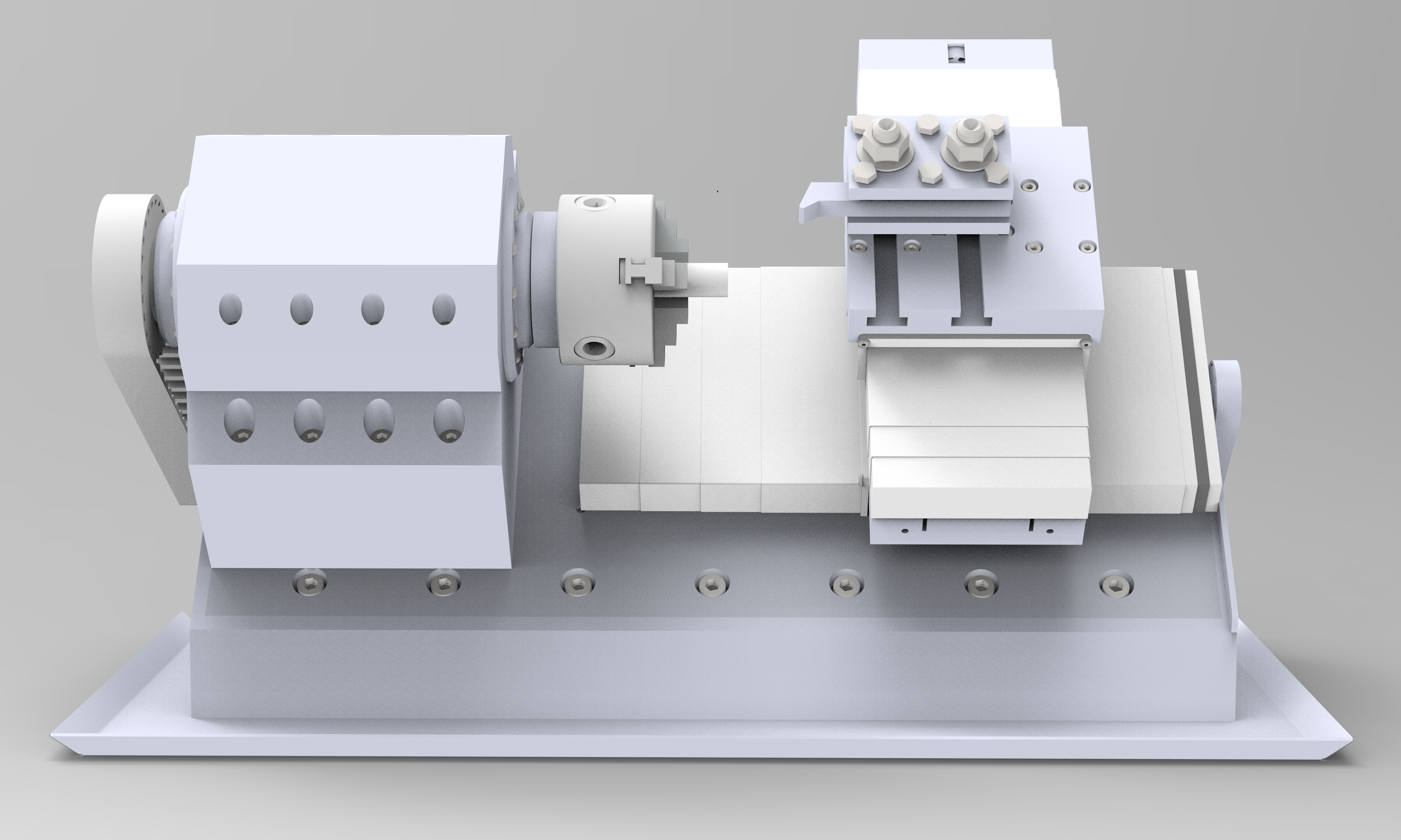

该作品围绕迷你型数控车床机械结构设计展开，首先在机床整体设计方案中明确了设计要求，如特定加工范围、编程加工轴类零件、便于排屑、体积小、刀架高精度与快速换刀、适用于小批量加工等，设计思路采用模块化设计，包括床身、传动、主轴、刀架、CNC 系统、工件夹持、防护与排屑等部分的设计选型。机械结构设计中详细阐述了床身整体设计采用 45° 斜床身的原因及结构特点，传动系统设计涵盖滚珠丝杠螺母副、同步带传动的特点，以及主轴、X 轴和 Z 轴传动的具体设计计算，包括电机、丝杠、导轨滑块等部件的选择依据。工件夹持选用自定心三爪卡盘，刀架选用排式刀架。防护设计与排屑通过多种防护措施确保机床运行安全与便捷。最后通过车床三维设计与虚拟装配，利用 Solidworks 软件建立各部件模型并进行装配和校验，结果表明理论上可达到设计要求，总体结构合理。
