大赛作品详情

作品名称：一种对称齿线的纯滚动齿轮齿条传动平台
学校名称：广东海洋大学阳江校区
参赛队伍：机械革命
队伍编号：199182
参赛学生：郑世怀张启轩苏思祺
指导老师：陈祯肖小平
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

开发背景：
在“中国制造2025”战略的推动下，提高关键零部件的自主创新能力和传动效率已成为推动工业现代化升级的重要目标。
用途：

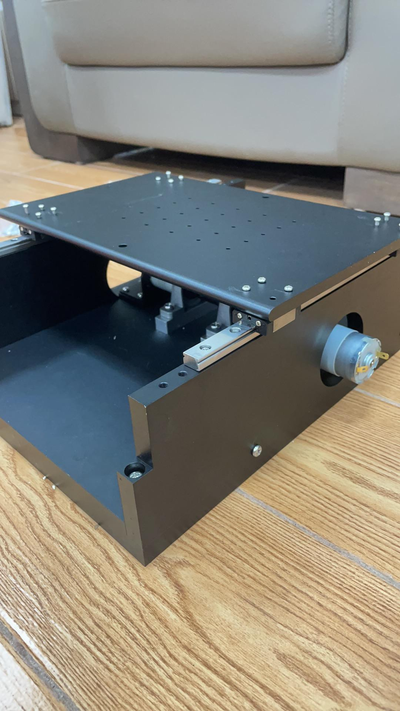

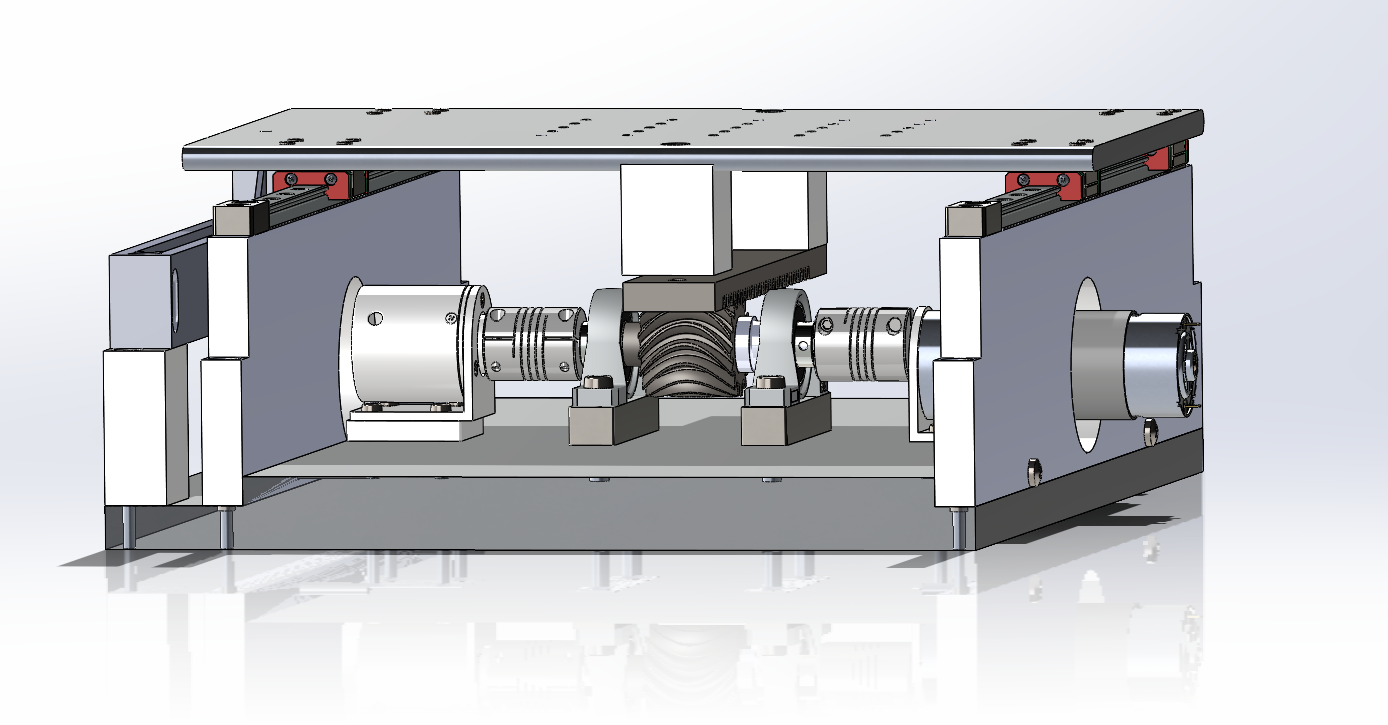

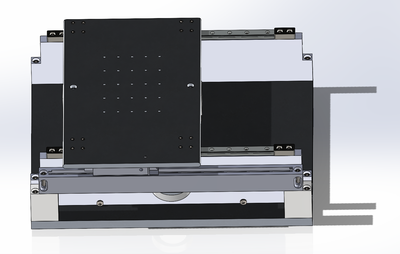

传动平台预留标准安装孔位，可快速固定和对接待加工制造的设备，电机的旋转运动通过联轴器与齿轮连接，再经过齿轮与齿条的啮合运动转化为平面导轨的直线运动，可以实现高精度地移动，适用于工业自动化、数控机床和机器人等要求高传动效率和耐久性的应用场景。
产品特色：

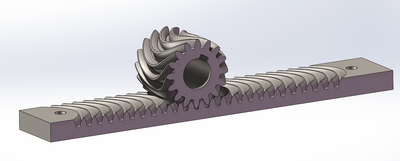

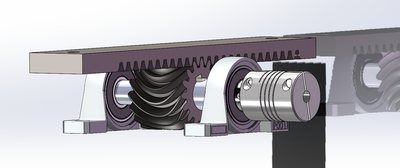

传动元件采用纯滚动齿轮和齿条，只在节点形成纯滚动啮合，对称的齿线设计可以完整抵消轴向力。齿根使用了Hermite曲线（对传动渐开线齿轮根部过渡曲线的改造）提升了齿根的弯曲强度，降低了弯曲应力，提升承载能力。齿面间无相对滑动、低齿面磨损、体积小、重量轻、高重合度，等优势提升了齿根弯曲强度和接触强度，进一步增强了平台的耐用性和可靠性。此外，平台支持自动路径规划，可通过单片机与电机相连接，实现自动调速功能，适合复杂的工业环境，实现安全高效的传动。
