作品名称：“尺”有所长一种超长度工件高精密测量仪
学校名称：铜川职业技术学院
参赛队伍：凌云创想队
队伍编号：206643
参赛学生：梁倩博孙星晨赵浩浩
指导老师：赵渭平任伟
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

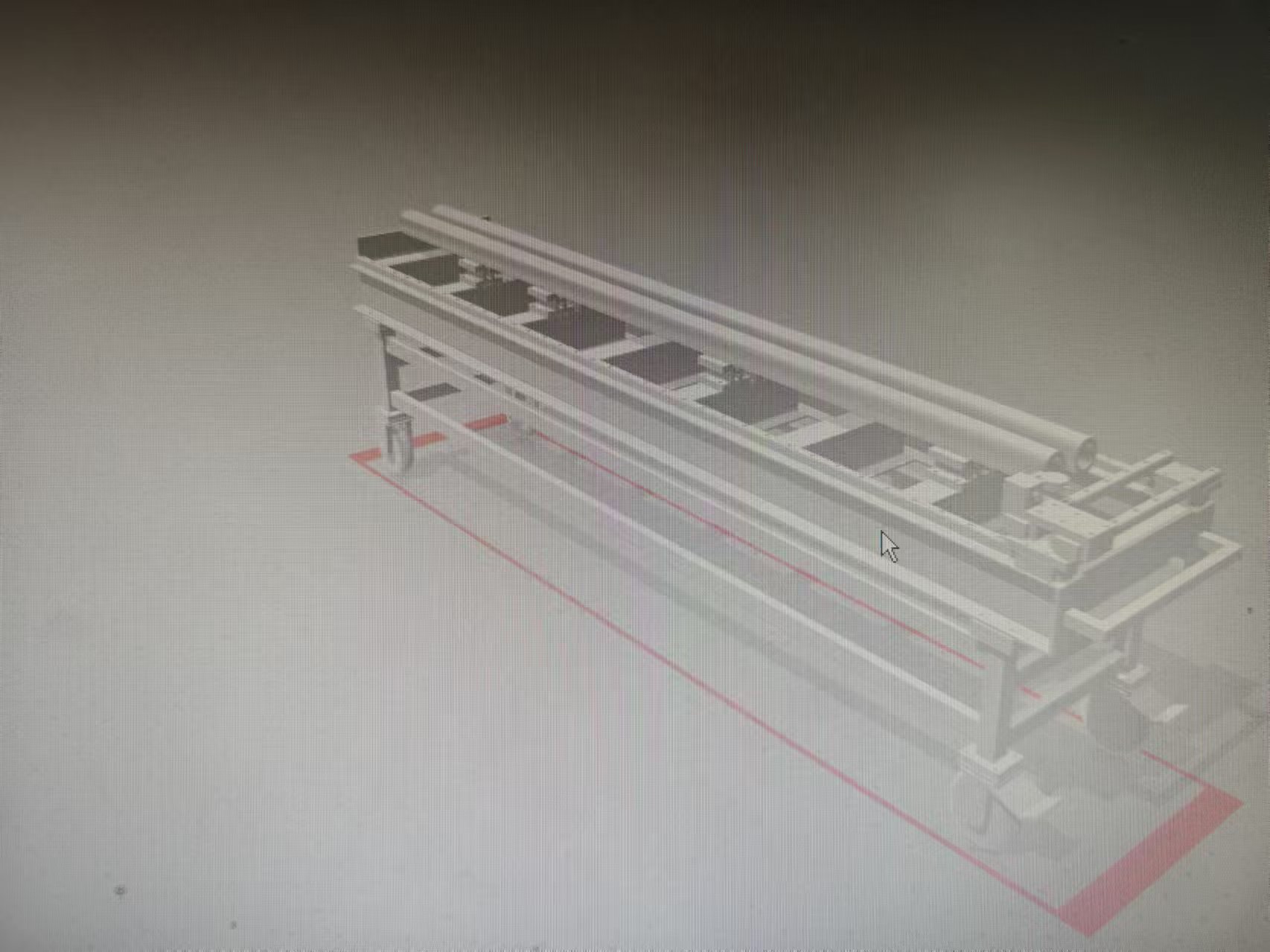

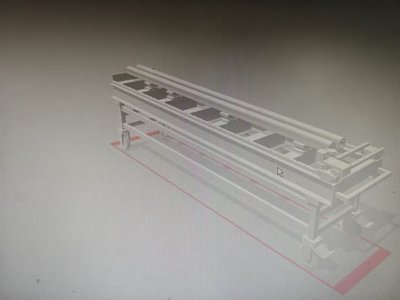

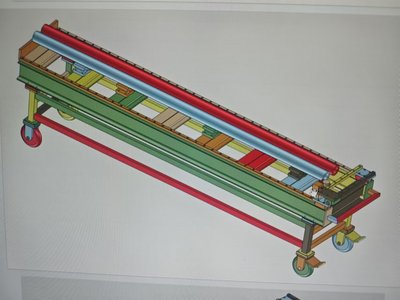

通过前期对中、小、微加工制造企业进行实地调研、交流，发现目前中、小、微制造企业在机械零件大批量加工过程中，使用常用量具对超长工件（长度大于1000mm）进行长度测量时，存在以下问题：1.特种设备，如三坐标仪、大型龙门铣床等，价格昂贵，移动不便，效率低，中、小、微制造企业无力购买；2.游标卡尺，量程2500mm的游标卡尺长约2600mm，重约25kg左右，测量需要2-3人配合，效率低，且不能保证精度；3.普通卷尺，中、小、微制造企业在测量超长工件时，一般使用普通卷尺，精度很差，导致废品率高，降低企业利润；4.人工测算，在使用游标卡尺或卷尺测量时需要人工读数，人工计算，人工判断，费时费力、容易出错，测量数据难以保存，无法建立加工生产全过程的数据分析台账，不能进行品控分析。由上面的问题可知，中、小、微加工制造企业在进行大批量、超长度工件的高精密测量时，存在测量仪器关键技术缺失的问题，测量现场要求仪器同时具备的条件包括：1.测量行程广，精度高2.价格适宜3.单人操作，可灵活移动4.能够自动测算，形成品控数据库5.自动上下料。针对目前中、小、微制造企业在超长度工件、精密测量时存在的问题，设计研发出了一种超长度工件高精密测量仪，实现对超长度工件的快速、精确测量。
