作品名称：基于液压传动的智能梳齿式立体车库
学校名称：青岛黄海学院
参赛队伍：梦想队
队伍编号：208396
参赛学生：钟有为殷宸宸于新权
指导老师：张怀榜邵璐熠
投票日期：2024年10月08日 00:00->2024年12月05日 15:00
请在微信端进行投票。点此扫描二维码。

详细说明

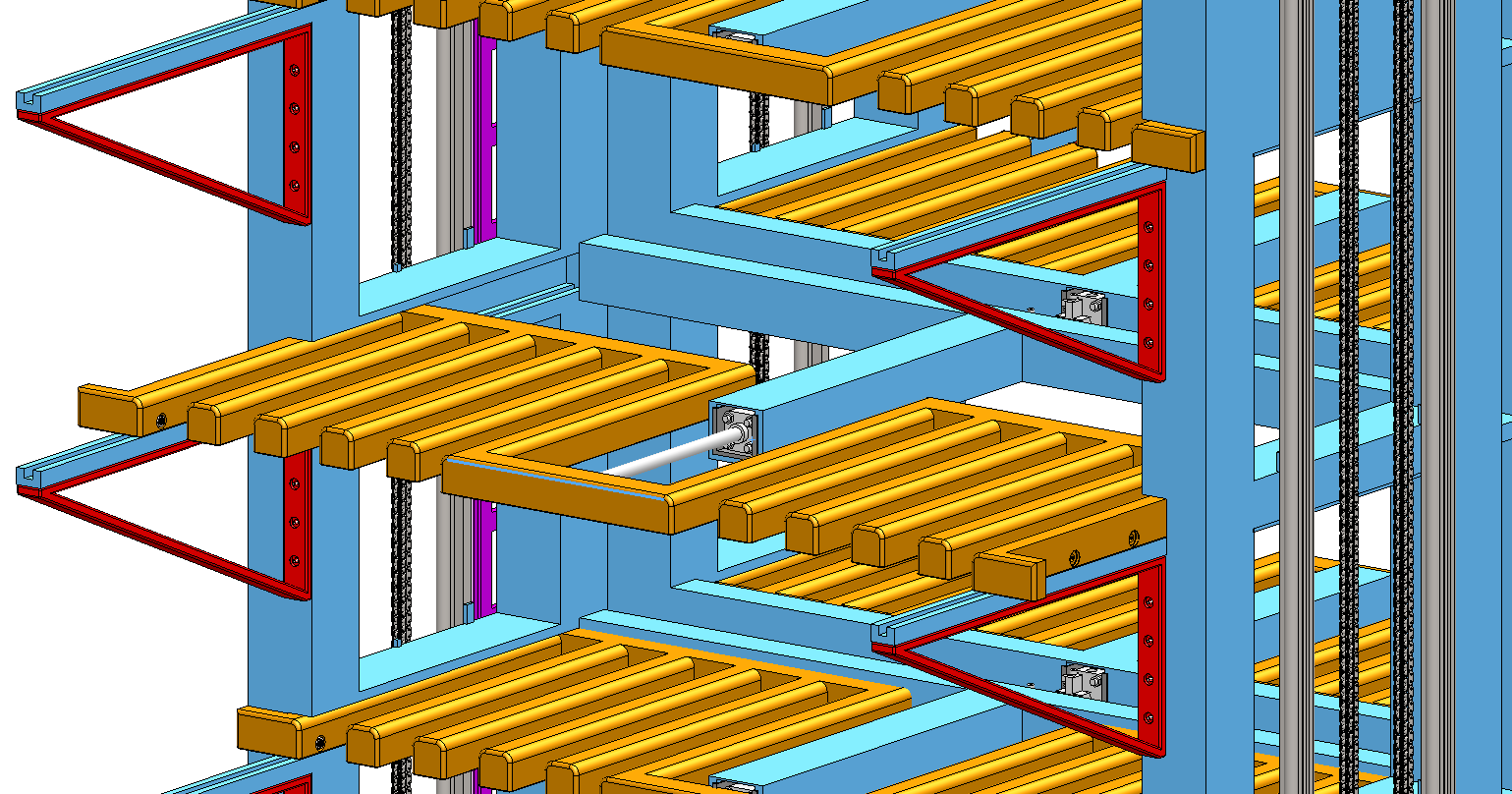

立体车库总体结构如图：


车库底部装有液压泵站和电动机及减速器来提供动力，两侧的楼层式钢架支撑着载车板用来存放车辆，链轮链条固定在钢架两侧。

机械系统的工作原理

垂直存取式立体车库的机械系统的工作原理是通过减速电机带动传动机构，在牵引构件——链条的牵引下，汽车升降载车板将车托起或放下，并结合通过液压缸带动进行伸展或收缩的汽车存放载车板来实现车辆的存取。

机械系统组成

（1）整体框架

车库钢架结构支撑机械传动系统和停车载荷，为保证停车设备安全、可靠的工作，它具有足够的强度、刚度和稳定性。车库采用对称结构设计，上层设有五层载车板，下层设有自行车停车库。


（2）升降机构


升降机构由传动部件、链条、车辆托盘、托盘导轨等部分组成。传动部件是使机械往返运动的机构，链条是连接链轮与汽车托盘的牵引构件，车辆托盘是存取车辆的承托装置，托盘导轨是保证汽车托盘正常运行的构件。电动机通过减速器带动链轮转动，链轮带动链条牵引着汽车托盘上升下降。

（3）横移载车平台


横移载车平台由载车板、载车板导轨和液压缸组成。载车板承载车辆，载车板沿导轨平行移动实现车辆的存取，液压缸为载车板的平行移动提供动力。

（4）自行车停车库


自行车存放装置由简单的钢架搭建，可用于存放共享单车，帮助人们规划停车地点，让人们骑车时更方便。

（5）测重器及红外传感器

测重器安装在车库载车台底部，用于测量车的重量，红外传感器安装在车库的横移载车平台一侧，用于检测车辆是否已经达到存放的要求位置。
